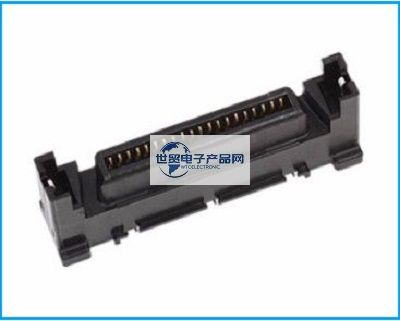

安费诺|Amphenol|安费诺连接器SCA-2 连接器产品是一款：SCA-2连接器系统由插头和插座组成，能够将硬盘驱动器连接至企业存储系统的背板接口。插头位于硬盘驱动器上，而插座则连接至背板。40位SCA-2插座旨在插接光纤通道驱动器，而80位插座旨在插接SCSI驱动器。该接口符合小外形因素标准、SFF8451 和 SFF8454标准。12G SCA-2插座连接器还符合SFF8680的要求。内部设计增强和改造后的PCB终端改进了阻抗、插入损耗并降低了串扰，允许连接器达到4G、8G和12G应用所需的传输速度。SCA-2连接器接口采用间距为1.27毫米的、高可靠性的双排、梁上刀片式端子。端子的先接/后断功能可按顺序配接，符合SFF要求。驱动器接口具有稳健的对正和极化特征，允许进行盲插。另外，双ESD端子具有静电放电保护功能。垂直背板插座具有更大的高度（11.5毫米和17.5毫米），并且提供有通孔焊接、压接或表面封装电路板终端选项。还提供有设计用于跨装电路板终端的SCA-2插头。
----------------------------------------------------------------------------------------------
1、安费诺|Amphenol|安费诺连接器SCA-2 连接器的料号/型号明细表：
| 安费诺|Amphenol|安费诺连接器SCA-2 连接器的料号/型号 | |||
| 10073037-002LF | 10073037-002TRLF | 71292-002LF | 72346-001LF |
| 10073037-002CLF | 10121749-002LF | 71292-202LF | 72443-201LF |
| 10073037-002C-TRLF | 10121749-002CLF | 71292-204LF | 72443-205LF |
-----------------------------------------------------------------------------------------------
2、安费诺|Amphenol|安费诺连接器SCA-2 连接器的特征与优点：
| 特性 | 优点 |
| 连接器固定器 | 焊接后具有更高的机械强度 |
| 稳健的对正和极化特征 | 允许在应用时进行盲插 |
| 垂直和直角连接器配置 | 允许用于服务器、存储器背板、硬盘驱动器托架或硬盘驱动器 |
| 双ESD端子 | 具有防止损坏的静电放电保护功能 |
| 先接/后断式端子 | 按照顺序配接端子，符合SFF要求 |
| 内部设计增强且经过改造的PCB终端 | 改进了阻抗和插入损耗并且减少了串扰，允许连接器达到4G、8G和12G光纤通道应用所需的传输速度 |
| 12G SCA-2插座的封装尺寸与现有的应用相一致 | 可轻松进行设计移植，从而缩短上市时间 |
