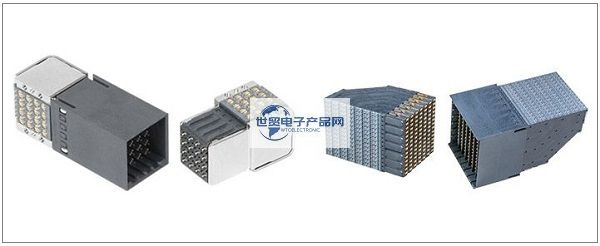

安费诺|Amphenol|安费诺连接器-安费诺高速背板连接器Paladin系列产品主要包含两种类型/类别；分别为:Paladin® HD 112G背板互连系统、Paladin® 112Gb/s背板连接器；其Paladin® HD 112G背板互连系统是一款：具有高密度，支持112GB/s的数据速率，提供高带宽，在1U空间内支持多达144个正交差分对的高速背板连接器;Paladin® 112Gb/s背板连接器是一款：采用安费诺的颠覆性112Gb/s背板互连技术Paladin's®的创新架构为背板互连系统的信号完整性树立了标杆。此系列连接器具有超过40GHz的平稳线性传输带宽、极低串扰，并且可在整个配接产品系列内保持一致的信号完整性。
------------------------------------------------------------------------------------------------
1、安费诺高速背板连接器Paladin® HD 112G背板互连系统产品详情及特征与优点：
| 特性 | 优点 |
| 出色的正交密度 | 在1RU卡空间内支持144个差分对，可确保空气流通 |
| 112G系统的行业标准性能 | 25GHz下计入插入损耗(IL)时的XTalk裕量超过40dB |
| 线性传输带宽超过40GHz | 40GHz下无残桩谐振 |
| 具有压接接地端子和压接信号的混合板固定机构，支持传统制造工艺 | 针对板顶层的最大线差分对间密度、信号完整性和差分对布线进行了优化 |
| 可容纳更多布线通道，从而尽可能减少板层数 | 支持144个正交差分对，可以在6个高速层布线，每层最多2个差分对 |
| 在连接器的机械配接范围内保持一致的信号完整性 | 当连接器未插接长度达到1.5毫米时，阻抗变化小于5Ω |
| 每个差分对内采用机械匹配和电气平衡信号 | 采用低时滞设计，支持低模式转换和传统走线分线 |
| 通用对称配接接口 | 支持90°/270°正交应用，以及公母电缆 |
| 利用成熟的Paladin差分对架构和配接接口 | 优化的可靠性、坚固性、质量，支持现实世界的112G应用 |
| 92Ω (+/- 5Ω)标称阻抗 | 未来升级正在设计中 |
优化的密度和性能：Paladin® HD互连系统具有高密度，支持112GB/s的数据速率，提供高带宽，在1U空间内支持多达144个正交差分对。Paladin HD采用平衡对结构；采用单独组装和分立屏蔽差分对，配备颠覆性的混合板固定机构，可实现高密度传输。配接接口旨在优化空间并避免传统的正交"扭曲"。Paladin HD的多个版本均采用通用配接接口，可支持正交和电缆应用。出色的带宽：在1RU空间内支持144个正交差分对，支持112GB/s的数据速率；出色的传输串扰性能；配备颠覆性的混合板固定机构，支持灵活的板上布线；1.5毫米连接器，拔出时实施阻抗控制；分立屏蔽和平衡差分对；通用配接接口.
------------------------------------------------------------------------------------------------

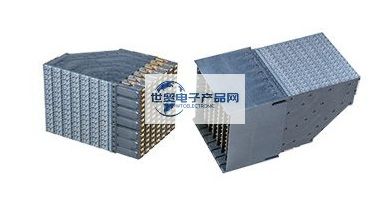

2、安费诺高速背板连接器Paladin® 112Gb/s背板连接器产品详情及特征与优点：
| 特性 | 优点 |
| 95欧姆标称阻抗 | 阻抗变化范围为± 5欧姆 |
| 业内领先的信噪比性能 | 25GHz条件下插入损耗(IL)与串扰（XT）差值超过40dB |
| 线性传输带宽超过40GHz | 信号触点不会产生残桩谐振 |
| 高隔离度和对称型封装 | 一流的串扰和共模转换性能，具有40GHz的带宽 |
| 每对差分内的两根信号针在机械和电气长度上等长 | 采用低时滞设计，可避免板端耦合架构的布线问题 |
| 在连接器的整个滑接范围内保持一致的信号完整性 | 当连接器未插接长度达到2毫米时，阻抗变化小于5欧姆 |
| 采用通用接口和经过优化的方形间距 | 广泛的产品系列，支持传统背板、直接正交、电缆、共面和平行扣卡应用 |
| 广泛的产品系列，支持传统背板、直接正交、电缆、共面和平行扣卡应用 | 双轨布线可减少板的层数并降低系统成本 |
采用安费诺的颠覆性112Gb/s背板互连技术；Paladin's®的创新架构为背板互连系统的信号完整性树立了标杆。此系列连接器具有超过40GHz的平稳线性传输带宽、极低串扰，并且可在整个配接产品系列内保持一致的信号完整性。Paladin's®采用突破性技术，使客户能够设计复杂的系统来支持当今的数据速率，并针对未来的性能要求提供升级空间。Paladin®采用简约的连接器结构，可扩展性和灵活性更高。这是一个超级广泛的连接器产品平台，支持传统背板、电缆背板以及超过100种直接正交配置等。
-------------------------------------------------------------------------------------------------
