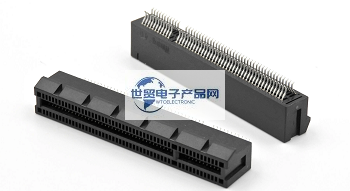

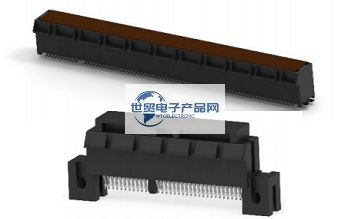

泰科|TE连接器|TE|泰科连接器所生产的PCI&PCI Express连接器是一款：PCI-Express(peripheral component interconnect express)是一种高速串行计算机扩展总线标准；针对下一代CPU的PCI Express连接器；为实现下一代CPU更强系统应用扩展性和更高带宽，TE Connectivity (TE) 针对 PCI-SIG PCIe CEM规范设计出第五代PCIe CEM连接器产品。在此之前已经推出了PCIe Gen 1/2/3/4 CEM连接器。针对PCI-SIG PCIe 5.0 CEM连接器规范，TE推出PCIe Gen 5 CEM连接器，每对差分信号的数据传输速率可达每秒32千兆传输（GT/s）。这些新的1.00 mm端子间距产品可以支持各代PCI Express信号，并可以满足更高速度性能的需求。PCIe GEN 4卡边缘连接器--新连接器支持更高带宽的平台；TE Connectivity（TE）PCIe Gen 4卡边缘连接器符合工业PCI-SIG卡机电（CEM）规范4.0，支持高达16 Gbps的带宽。TE的PCIe Gen 4卡边缘连接器旨在支持下一代CPU以实现更好的系统应用扩展，其间距为1.00mm，可实现所有代的PCI Express信令设计，并支持16 Gbps（PCIe Gen 4）、8.0 Gbps（PCIe Gen3）、5.0 Gbps（PCIe Generate 2）和2.5 Gbps（PCIe第1代）的速度。此外，连接器的占地面积和配合接口与每一代PCIe向后兼容。
------------------------------------------------------------------------------------------------
1、泰科|TE连接器|TE|泰科连接器--PCI&PCI Express连接器产品相关产品概况和性能及4代/5代规格描述：
PCI Express就是新一代的总线接口，简称PCIE连接器，它原来的名称为“3GIO”，由英特尔提出的。交由PCI-SIG（PCI特殊兴趣组织）认证发布后改名为“PCI-Express”。PCIE连接器采用了目前业内流行的点对点串行连接，与PCI以及更早期的计算机总线的共享并行架构不同。PCIE使用的是高速差分架构。它的物理链路的一个数据通路（Lane）中，由两组差分信号，共4根信号线组成。每个设备都有自己的专用连接，不需要向整个总线请求带宽，而且可以把数据传输率提高到一个很高的频率，达到PCI所不能提供的高带宽。与并行信号相比，差分信号抗干扰的能力更强，可以使用更高的总线频率。此外还能有效抑制电磁干扰EMI。它的主要优势就是数据传输速率高，目前最高的16X 5.0版本可达到32GB/s，而且还有相当大的发展潜力。PCI Express也有多种规格，从PCI Express 1X到PCI Express 32X，能满足将来一定时间内出现的低速设备和高速设备的需求。PCI-Express最新的接口是PCIe 5.0接口，其比特率为32Gbps，约为上一代PCIe 4.0产品带宽的两倍，并且包含发射器和接收器均衡、PLL改善以及时钟数据恢复等一系列重要的新功能，用以改善数据传输和数据保护性能。其实现在许多商用PC机上PCI接口已逐渐被PCIe接口取代，所以PCIe接口必将是未来PC用来拓展外围设备的主流接口。
| PCIe Gen 4 CEM连接器产品主要特性： | PCIe Gen 5 CEM连接器产品主要特性： |
| 最高支持数据速率 16 GT/s | 端子间距：1.00 mm |
| 满足下一代平台要求 | 数据速率: 高达32 GT/s |
| 支持下一代处理器，可优化系统应用扩展性，而且支持带宽更大的服务器、工作站和台式机。 | 阻抗：85 Ω |
| 提供多种配置，包括 x1、x4、x8、x16（36/64/98/164 针脚）标准链路，符合 PCI-SIG CEM 规范 | 针脚配置：垂直表面贴装 |
| 间距 1.00mm 的垂直卡边缘连接器支持各代的 PCI Express 信号设计，支持 16 GT/s (Gen 4), 8.0 GT/s (Gen 3), 5.0 GT/s (Gen 2), and 2.5 GT/s (Gen 1) | 插针：x16 (164针), x8 (98针), x4 (64针), x1 (36P) |
| 封装和互配接口向后与各代兼容 | 外壳：使用耐高温塑料，低卤素，符合ROHS标准 |
------------------------------------------------------------------------------------------------
2、泰科|TE连接器|TE|泰科连接器--PCI&PCI Express连接器产品主要型号/料号：
| 5-2337939-8 | 2337939-3 | 3-2354154-4 | 2-2362375-1 | 2-2387405-2 |
| 5-2337939-7 | 2337939-2 | 2-2354154-4 | 1-2362375-1 | 1-2387405-2 |
| 5-2337939-6 | 5-2349820-8 | 6-2354154-4 | 2362375-1 | 2387405-2 |
| 5-2337939-4 | 5-2349820-7 | 2354154-4 | 5-2372484-4 | 2-2387405-1 |
| 5-2337939-3 | 5-2349820-4 | 5-2362375-4 | 4-2372484-4 | 1-2387405-1 |
| 5-2337939-2 | 5-2349820-3 | 4-2362375-4 | 3-2372484-4 | 2387405-1 |
| 4-2337939-8 | 4-2349820-8 | 3-2362375-4 | 2-2372484-4 | 5-2358477-8 |
| 4-2337939-7 | 4-2349820-7 | 2-2362375-4 | 1-2372484-4 | 5-2358477-7 |
| 4-2337939-6 | 4-2349820-4 | 1-2362375-4 | 2372484-4 | 5-2358477-4 |
| 4-2337939-4 | 4-2349820-3 | 2362375-4 | 2-2372484-3 | 5-2358477-3 |
| 4-2337939-3 | 3-2349820-8 | 5-2362375-3 | 1-2372484-3 | 4-2358477-8 |
| 4-2337939-2 | 3-2349820-7 | 4-2362375-3 | 2372484-3 | 4-2358477-7 |
| 3-2337939-8 | 3-2349820-4 | 3-2362375-3 | 2-2372484-2 | 4-2358477-4 |
| 3-2337939-7 | 3-2349820-3 | 2-2362375-3 | 1-2372484-2 | 4-2358477-3 |
| 3-2337939-6 | 2-2349820-4 | 1-2362375-3 | 2372484-2 | 3-2358477-8 |
| 3-2337939-4 | 2-2349820-3 | 2362375-3 | 2-2372484-1 | 3-2358477-7 |
| 3-2337939-3 | 6-2349820-4 | 5-2362375-2 | 1-2372484-1 | 3-2358477-4 |
| 3-2337939-2 | 6-2349820-3 | 4-2362375-2 | 2372484-1 | 3-2358477-3 |
| 2-2337939-4 | 2349820-4 | 3-2362375-2 | 2-2387405-4 | 2-2358477-4 |
| 2-2337939-3 | 2349820-3 | 2-2362375-2 | 1-2387405-4 | 2-2358477-3 |
| 2-2337939-2 | 5-2354154-8 | 1-2362375-2 | 2387405-4 | 6-2358477-4 |
| 6-2337939-4 | 5-2354154-4 | 2362375-2 | 2-2387405-3 | 6-2358477-3 |
| 6-2337939-3 | 4-2354154-8 | 5-2362375-1 | 1-2387405-3 | 2358477-4 |
| 6-2337939-2 | 4-2354154-4 | 4-2362375-1 | 2387405-3 | 2358477-3 |
| 2337939-4 | 3-2354154-8 | 3-2362375-1 |
------------------------------------------------------------------------------------------------
3、TE 连接器-TE|泰科|泰科连接器--PCI&PCI Express连接器 此产品销售商：
世贸电子产品网--代理销售【TE连接器-TE|泰科|泰科连接器--PCI&PCI Express连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；我司还专业代理/生产/销售各种{连接器|线束|线缆产品}；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们。
①、世贸电子产品网是由苏州汇成元电子科技有限公司与昆山杰康富精密电子有限公司共同合资开发以及众多连接器|线束|线缆生产企业协助建立的一个生产与销售连接器|线束|线缆产品的销售平台。②、本公司提供《连接器产品》及《线束线缆产品》栏目内所有发布的 连接器|线束|线缆 产品，如有需要请联系我们！③、如贵司有《产业制造商》与《产业资讯》栏目中发布的品牌/产品内的相关资源与产品，请及时与我们联系，相互合作共赢！
