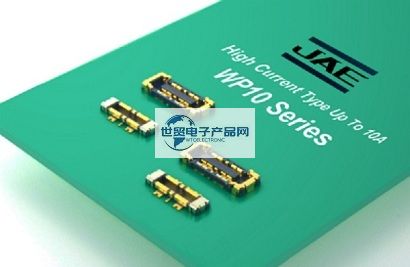

JAE|JAE连接器|日本航空电子|WP10-P002VA10-R15000|0.4mm间距板对板(FPC)连接器产品是一款:0.4毫米间距堆叠型板对板(FPC)连接器;WP10系列是一种堆叠式板对板(FPC)连接器,外形小巧,节省空间。它非常适合智能手机、可穿戴设备和平板电脑等紧凑型手持设备的电池连接等高电流连接领域。 本产品具有高电流兼容电源端子,允许10A的配电。此外,还有一种变体,通过结合使用电源端子和改进的压紧装置,可以支持高达12A的电流。具有锁定区域的压紧结构防止了在配合过程中对连接器的损坏,提高了客户的可操作性,并且还具有高拔出力以防止产品脱离。其主要特点是:0.40毫米间距,2排,0.7毫米堆垛高度,2.2毫米宽度 与10A电源兼容的电源端子(5.0A/引脚x 4引脚)。 12A变型可用于额外功率的改良压紧。 电源和信号端子的两点式结构设计可抵抗扭曲应力。 带锁定区域的铠装耐用压紧结构增强了保持力,并增加了对配合面的保护,以防止损坏塑料绝缘体。 提高了客户的可操作性,在配合过程中有清晰的点击感。 接触结构确保高耐磨性和高导电可靠性。 无铅的。(触点上的镍阻挡层。);其主要用途为:手机、智能手机、可穿戴设备、平板电脑、笔记本电脑和其他小型便携式设备。世贸电子产品网提供兼容JAE|JAE连接器|WP10-P002VA10-R15000|0.4mm间距BTB连接器替代品】。


------------------------------------------------------------------------------------------------
1、JAE|JAE连接器|日本航空电子|WP10-P002VA10-R15000|BTB连接器产品相关属性描述与规格

产品属性:产品一般规格:
类型描述针数2, 4 pos. (signal), 4 pos.   (power), 2 pos. (Hold-down)
类别连接器,互连器件间距0.4 mm, 2 rows

矩形连接器额定电流Signal Terminal: AC, DC   0.4 A/pos.

阵列,边缘型,夹层式(板对板)
Power Supply   Terminal: AC, DC 5.0 A/pos.
原制造商JAE Electronics
Hold-down: AC, DC 2.0   A/pos. (Only for 12A products)
系列WP10额定电压AC, DC 50 V
包装卷带(TR)接触电阻 (初期)Signal Terminal: 20   milliohm max.

剪切带(CT)
Power Supply   Terminal: 5 milliohm max.

Digi-Reel® 得捷定制卷带
Hold-down: 20   milliohm max.
Product Status在售绝缘电阻 (初期)100 MΩ 以上
连接器类型插头,外罩触点耐电压AC 250 Vr.m.s. 1分钟
针位数6(2 + 4 电源)综合插入力40 N 以下
间距0.016"(0.40mm)综合拔出力10 N 以上
排数2插拔寿命30 次
安装类型表面贴装型使用温度范围-40 ℃ ~ +85 ℃
特性固定焊尾

触头表面处理镀金

触头表面处理厚度-

接合堆叠高度0.7mm

板上高度0.023"(0.59mm)

基本产品编号WP10-P00

------------------------------------------------------------------------------------------------

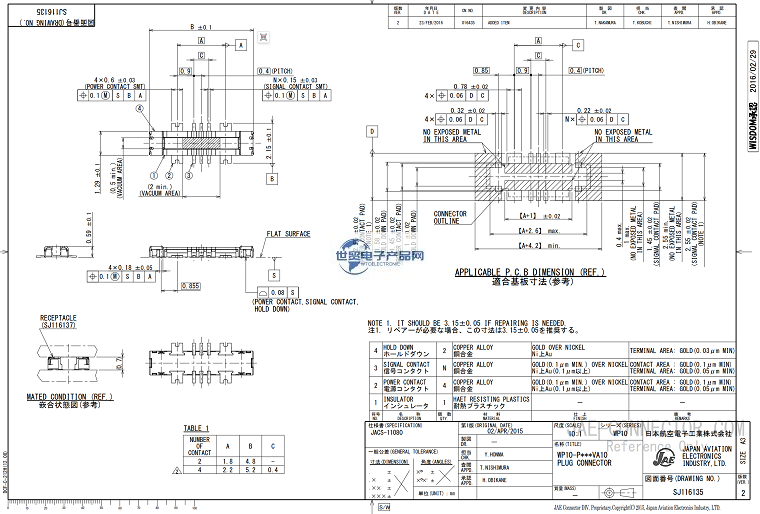

2、JAE|JAE连接器|日本航空电子|WP10-P002VA10-R15000|BTB连接器参考图纸


------------------------------------------------------------------------------------------------
