极细同轴线连接器-提供兼容I-PEX|20346-010T-32R|0.4mm间距LVDS连接器替代品

分类:连接器产品

专业代理销售提供:连接器|线束|线缆产品

I-PEX|I-PEX连接器|日本第一精工|20346-010T-32R|0.4mm间距LVDS连接器产品是一款:小型化且兼备摩擦力锁扣,支持USB3.1高速数据传输(5 Gbps/lane), 触点抗异物能力强,0.4 mm间距, 水平插拔方式的细线同轴连接器;其主要特点是:自带摩擦力锁扣方式,产品小型化设计;USB® 3.1(5 Gbps/lane)高速率传输应用的理想之选;母座端子采用音叉式设计,插入时可排除异物,导通可靠性强;接点间距(mm): 0.400;Height: 1.15 Max (1.00 Nom.) ,Pin数: 10P;极细同轴线(AWG): #40 #42 #44 #46;嵌合类型: 水平。世贸电子产品网提供兼容I-PEX|I-PEX连接器|日本第一精工|20346-010T-32R|0.4mm间距LVDS连接器替代品】


------------------------------------------------------------------------------------------------
1、兼容I-PEX|I-PEX连接器|日本第一精工|20346-010T-32R|0.4mm间距LVDS连接器产品相关技术参数

嵌合类型水平
Contact pitch0.40   mm
Height1.15 Max   (1.00 Nom.) ,
Depth5.65   mm
Width Formula4.80+(0.4*?p)   mm
Pin count10
Micro-Coaxial Cable (AWG)#40 #42 #44 #46
Discrete Cable (AWG)#36 #38 #39 #40 #42 #44 #46
Current rating0.1A AC/DC   [AWG #44] per contact/up to 40 contacts 0.24A AC/DC [AWG #42] per   contact/up to 40 contacts 0.3A AC/DC [AWG #40] per contact/up to 40   contacts 0.8A AC/DC [AWG #36] per contact/up to 12 contacts
Applicable Standards (Reference Only)USB 3.1   Gen 1 (5 Gbps) V-By-One HS 1.4 (4 Gbps) eDP (2.7 Gbps) MiPi   standards
Full shielding (ZenShield®)No
Mechanical lockNo

------------------------------------------------------------------------------------------------

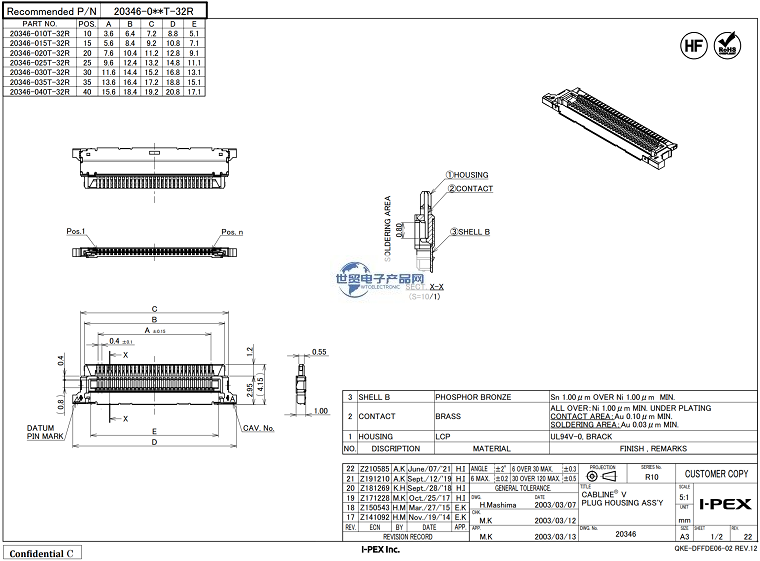

2、兼容I-PEX|I-PEX连接器|日本第一精工|20346-010T-32R|0.4mm间距LVDS连接器参考图纸


------------------------------------------------------------------------------------------------
