极细同轴线连接器-提供兼容I-PEX|20438-050T-01|0.5mm间距LVDS连接器替代品

分类:连接器产品

专业代理销售提供:连接器|线束|线缆产品

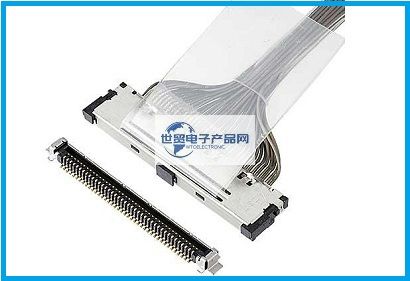

兼容/替代I-PEX|I-PEX连接器|日本第一精工|20438-050T-01|0.5mm间距LVDS连接器产品是一款:供电用途最大支持搭载AWG#32电子线,支持eDP HBR2 (5.4 Gbps/lane),多点接地抗噪设计,垂直插拔方式,0.5 mm 间距, 极细同轴线连接器;其主要特点是:供电用途最大支持搭载AWG#32电子线;可同时焊接不同尺寸的极细同轴线和电子线;多点接地设计,有效屏蔽电磁波干扰;接点间距(mm): 0.500;Height: 2.40 Max (2.20 Nom.) ,Pin数: 50P;极细同轴线(AWG): #36 #38 #40 #42 #44 #46;嵌合类型: 垂直。世贸电子产品网提供兼容I-PEX|I-PEX连接器|日本第一精工|20438-050T-01|0.5mm间距LVDS连接器替代品】。


------------------------------------------------------------------------------------------------
1、兼容I-PEX|I-PEX连接器|日本第一精工|20438-050T-01|0.5mm间距LVDS连接器产品相关技术参数

嵌合类型垂直
Contact pitch0.50   mm
Height2.40 Max   (2.20 Nom.) ,
Depth6.10   mm
Width Formula5.8+(0.5*?)   mm
Pin count50
Micro-Coaxial Cable (AWG)#36 #38 #40 #42 #44 #46
Discrete Cable (AWG)#32 #34 #36 #38 #39 #40 #42 #44 #46
Current rating0.3A AC/DC   [AWG #40] per contact/up to 50 contacts 0.6A AC/DC [AWG #38] per   contact/up to 6 contacts 0.8A AC/DC [AWG #40] per contact/up to 4   contacts 1.0A AC/DC [AWG #34, 32] per contact/up to 7 contacts
Applicable Standards (Reference Only)USB 3.1   Gen 1 (5 Gbps) eDP HBR 3 (8.1 Gbps) eDP HBR 2 (5.4 Gbps) eDP   (2.7 Gbps) HDMI 2.0 (6 Gbps) V-By-One HS 1.4 (4 Gbps) MiPi   standards
Full shielding (ZenShield®)No
Mechanical lockNo

------------------------------------------------------------------------------------------------

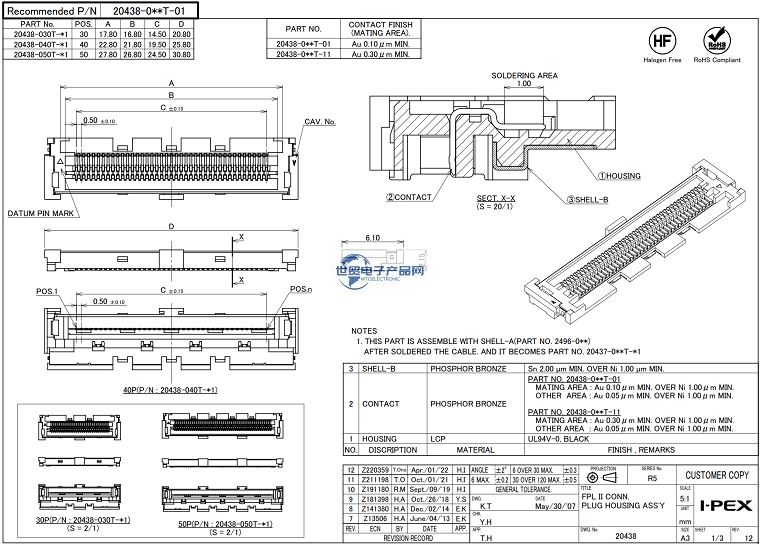

2、兼容I-PEX|I-PEX连接器|日本第一精工|20438-050T-01|0.5mm间距LVDS连接器参考图纸


------------------------------------------------------------------------------------------------
