极细同轴线连接器-提供兼容I-PEX|20473-030T-10|0.4mm间距LVDS连接器替代品

分类:连接器产品

专业代理销售提供:连接器|线束|线缆产品

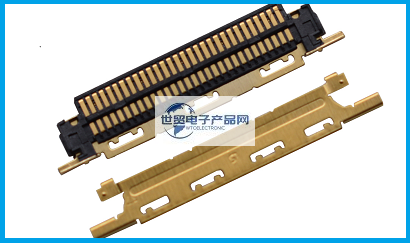

兼容/替代I-PEX|I-PEX连接器|日本第一精工|20473-030T-10|0.4mm间距LVDS连接器产品是一款:0.4 mm 间距, 水平插拔,带机械锁扣的极细同轴线连接器(连接器高度: 0.825 mm.);其主要特点是:低背型连接器: 嵌合高度0.975mm max. (0.825 mm nominal);可选机械锁扣,可以防止连接器不完全插入或者连接器的脱落;多点接地设计具有良好的抗EMI 性能;接点间距(mm): 0.400;Height: 0.98 Max (0.83 Nom.) ,Pin数:30P;极细同轴线(AWG): #40 #42 #44 #46;嵌合类型: 水平。世贸电子产品网提供兼容I-PEX|I-PEX连接器|日本第一精工|20473-030T-10|0.4mm间距LVDS连接器替代品】。


------------------------------------------------------------------------------------------------
1、兼容/替代I-PEX|I-PEX连接器|日本第一精工|20473-030T-10|0.4mm间距LVDS连接器产品相关技术参数

嵌合类型水平
Contact pitch0.40   mm
Height0.98 Max   (0.83 Nom.) ,
Depth5.45   mm
Width Formula6.44+(0.4*?p)   mm
Pin count30
Micro-Coaxial Cable (AWG)#40 #42 #44 #46
Discrete Cable (AWG)#36 #38 #39 #40 #42 #44 #46
Current rating0.1A AC/DC   [AWG #44] per contact 0.24A AC/DC [AWG #42] per contact 0.3A AC/DC   [AWG #40] per contact 0.8A AC/DC {AWG #36] per contact
Applicable Standards (Reference Only)USB 3.1   Gen 1 (5 Gbps) V-By-One HS 1.4 (4 Gbps) eDP (2.7 Gbps) MiPi   standards
Full shielding (ZenShield®)No
Mechanical lockYes

------------------------------------------------------------------------------------------------

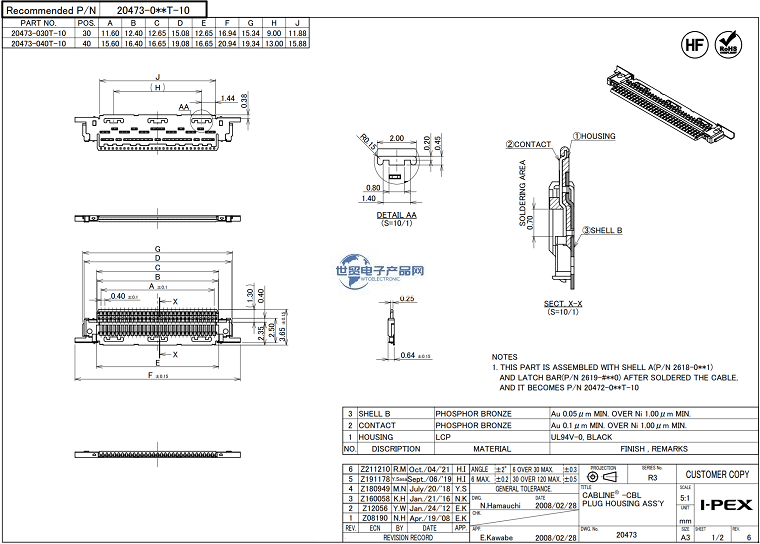

2、兼容/替代I-PEX|I-PEX连接器|日本第一精工|20473-030T-10|0.4mm间距LVDS连接器参考图纸


------------------------------------------------------------------------------------------------
