极细同轴线连接器-提供兼容I-PEX|20374-R14E-31|0.4mm间距LVDS连接器母座替代品

分类:连接器产品

专业代理销售提供:连接器|线束|线缆产品

兼容/替代I-PEX|I-PEX连接器|日本第一精工|20374-R14E-31|0.4mm间距LVDS连接器母座产品是一款:窄型,坚固,垂直插拔,水平出线,能够承受较大电流(AWG#34)间距0.4 mm,耐高温,耐高湿型可选的极细同轴线连接器母座;其主要特点是:窄小型设计适于穿孔,电源供电用途用最大可配合AWG#34线缆使用;独特W-Point双触点设计,实现高接触可靠;耐高温/高湿度(高压灭菌)可选。世贸电子产品网提供兼容I-PEX|I-PEX连接器|日本第一精工|20374-R14E-31|0.4mm间距LVDS连接器母座替代品】。


------------------------------------------------------------------------------------------------
1、兼容/替代I-PEX|I-PEX连接器|日本第一精工|20374-R14E-31|0.4mm间距LVDS连接器母座产品相关技术参数

嵌合类型垂直
Contact pitch0.40   mm
Height1.85 Max   (1.65 Nom.) ,
Depth3.00   mm
Width Formula5.80+(0.4*?p)   mm
Pin count14
Micro-Coaxial Cable (AWG)#38 #40 #42 #44 #46
Discrete Cable (AWG)#34 #36 #38 #39 #40 #42 #44 #46
Current rating0.24A   AC/DC [AWG #42] per contact/up to 50 contacts 0.25A AC/DC [AWG #40] per   contact/up to 50 contacts 0.30A AC/DC [AWG #40] per contact/up to 32   contacts 0.35A AC/DC [AWG #36] Pper contact/up to 50 contacts 0.40A   AC/DC [AWG #36] per contact/up to 37 contacts 0.35A AC/DC [AWG #34] per   contact/up to 50 contacts 1.00A AC/DC [AWG #34] per contact/up to 2   contacts
Applicable Standards (Reference Only)USB 3.1   Gen 1 (5 Gbps) eDP HBR 3 (8.1 Gbps) eDP HBR 2 (5.4 Gbps) eDP   (2.7 Gbps) HDMI 2.0 (6 Gbps) V-By-One HS 1.4 (4 Gbps) MiPi   standards
Full shielding (ZenShield®)No
Mechanical lockNo

------------------------------------------------------------------------------------------------
2、兼容/替代I-PEX|I-PEX连接器|日本第一精工|20374-R14E-31|0.4mm间距LVDS连接器母座规格参考表


------------------------------------------------------------------------------------------------

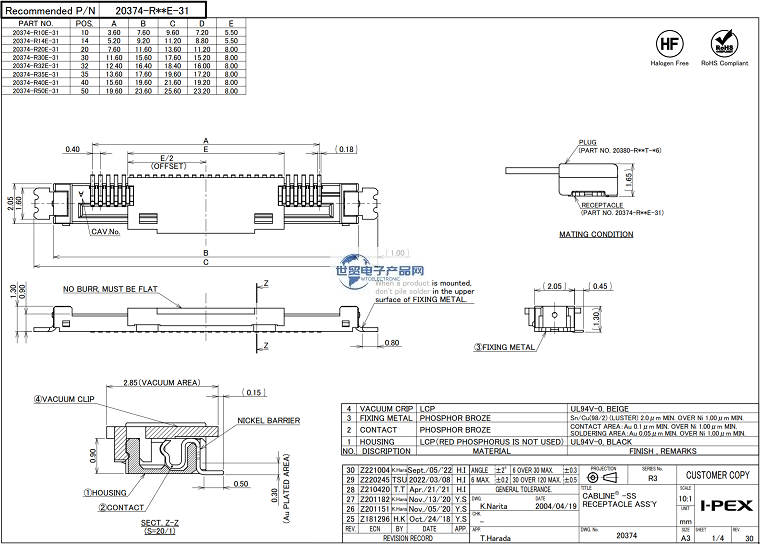

3、兼容/替代I-PEX|I-PEX连接器|日本第一精工|20374-R14E-31|0.4mm间距LVDS连接器母座参考图纸


------------------------------------------------------------------------------------------------
