分类：连接器产品

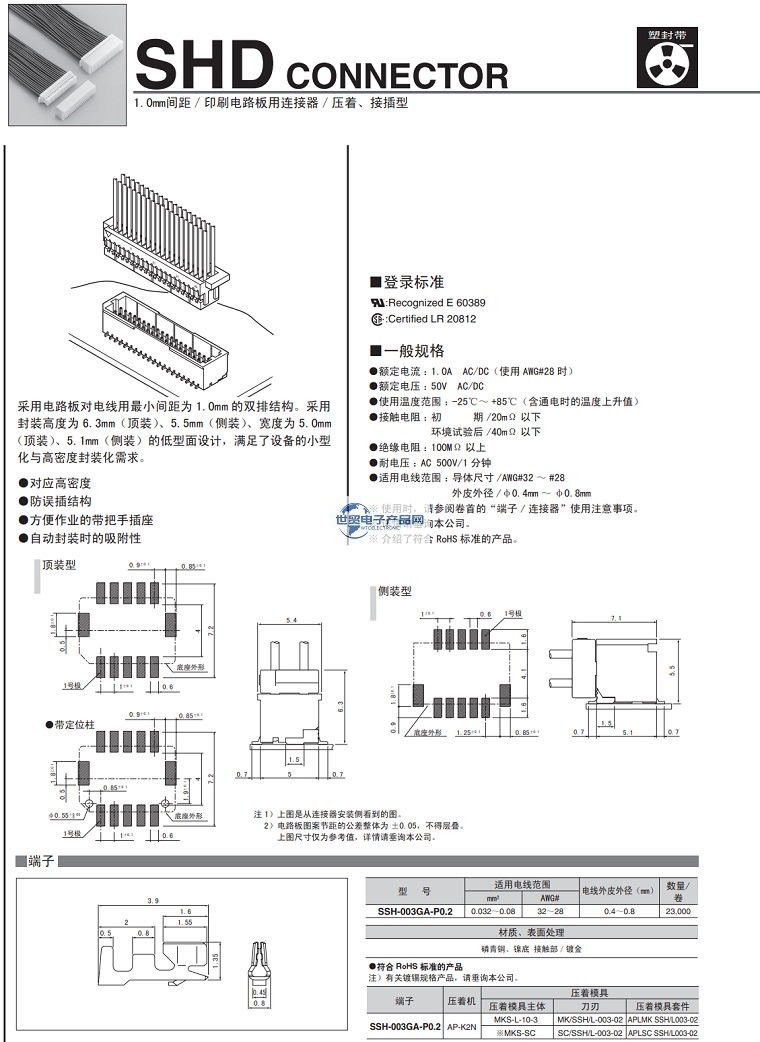

兼容/替代JST|JST连接器|日本压着端子|SHR/SHDR连接器系列2P~50P|1.0mm间距WTB连接器公母座产品是一款：1.0mm间距/印刷电路板用连接器/压着、接插型；采用电路板对电线用最小间距为 1.0mm 的双排结构。采用封装高度为 6.3mm（顶装）、5.5mm（侧装）、宽度为 5.0mm（顶装）、5.1mm（侧装）的低型面设计，满足了设备的小型化与高密度封装化需求；其主要特点是：对应高密度,防误插结构,方便作业的带把手插座,自动封装时的吸附性；产品材质：PBT/ PA66 UL94V-0 / C5191，适用线材：AWG#28~32。【世贸电子产品网提供JST|JST连接器|日本压着端子|SHR/SHDR连接器系列2P~50P|1.0mm间距WTB连接器公母座替代品】。
------------------------------------------------------------------------------------------------
1、兼容/替代JST|JST连接器|SHR/SHDR连接器系列2P~50P|1.0mm间距WTB连接器公母座产品相关描述与参数：
| SHR/SHDR CONNECTOR系列详情： | SHR/SHDR CONNECTOR系列一般电气性能规格： | |
| 类型1: | 可拆开型 | ●额定电流 ：1.0A AC/DC（使用 AWG#28 时） |
| 类型2: | 压接式,超小型,双排 | ●额定电压 ：50V AC/DC |
| 间距： | 1 | ●使用温度范围 ：-25℃～ +85℃（含通电时的温度上升值） |
| 电流： | 1.0A (AWG#28) | ●接触电阻 ： 初 期 /20mΩ 以下；环境试验后 /40mΩ 以下 |
| 特点： | ●绝缘电阻 ：100MΩ 以上 | |
| 类别名称： | 压着式连接器（线对板型） | ●耐电压 ：AC 500V/1 分钟 |
| 高度： | 1 | ●适用电线范围 ：导体尺寸 /AWG#32 ～ #28；外皮外径 /φ0.4mm ～ φ0.8mm |
| 电压： | 50V | |
| 厚度： | ||
| 描述 : | *高密度双排设计 | |
| *虽然此带座插头具有嵌合插座的锁定功能，但排母护罩中没有会对真空夹紧设备产生不利影响的孔。 | ||
| *该插座两端有突起，操作员可以在不握住电线的情况下将插座从排母上分离。 | ||
------------------------------------------------------------------------------------------------
