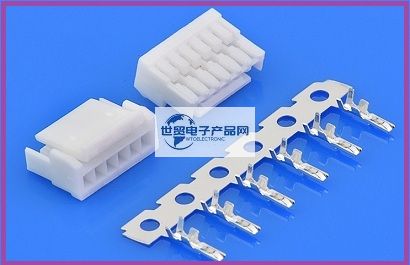

兼容/替代JST|JST连接器|日本压着端子|GH系列连接器2P~15P|1.25mm间距WTB连接器公母座产品是一款:1.25mm间距/印刷电路板用连接器/压着、接插型;开发用于 PDP/LCD/ 小型电器产品。接触部的基本构造与应用广泛的 SHL 连接器相同,插入力低,便于进行接插作业;其主要特点是:强力锁定结构(带强力锁定),端子锁定构造,防止端子变形,轻快的接插卡入感;间距:1.25mm,Pin位 :2~15P,产品颜色:白色,产品材质:PA66 UL94V-0 / C5191,适用线材:AWG#28~32。【世贸电子产品网提供JST|JST连接器|日本压着端子|GH系列连接器2P~15P|1.25mm间距WTB连接器公母座替代品】。
------------------------------------------------------------------------------------------------
1、兼容/替代JST|JST连接器|GH系列连接器2P~15P|1.25mm间距WTB连接器公母座产品相关描述与参数:

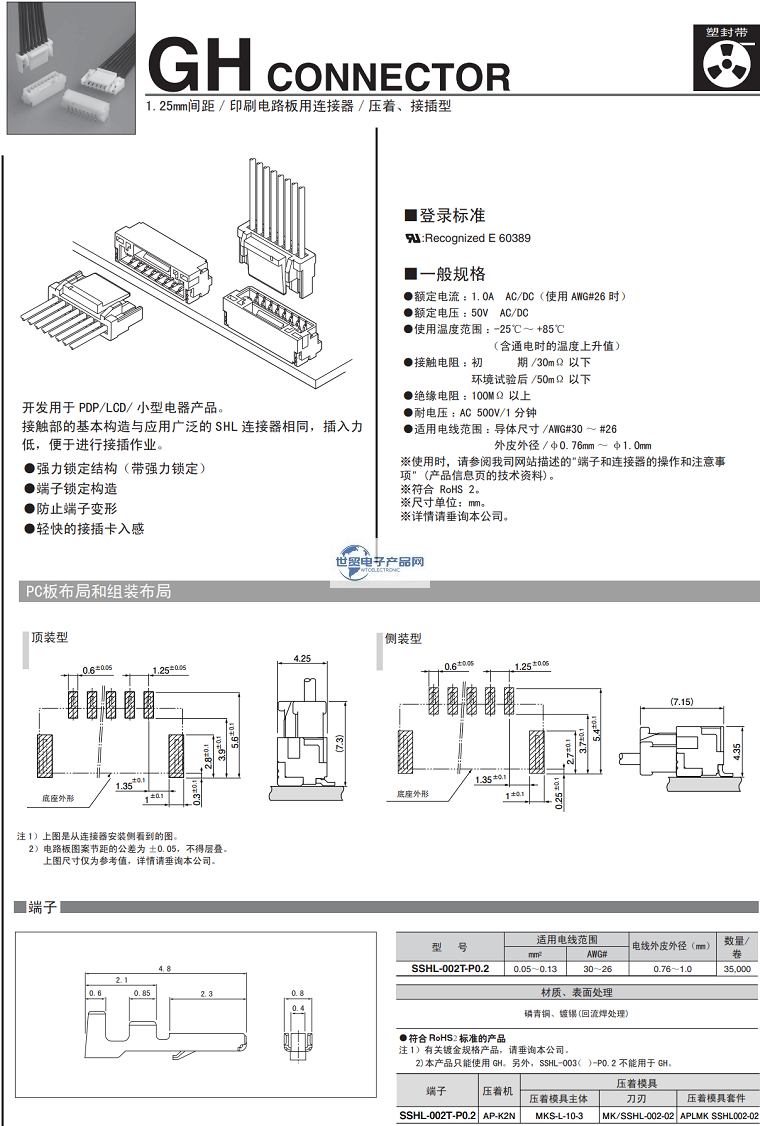

GH CONNECTOR系列详情: | GH CONNECTOR系列一般电气性能规格: | |
类型1: | 可拆开型 | ●额定电流 :1.0A AC/DC(使用 AWG#26 时) |
类型2: | 压接型,带滑锁装置 | ●额定电压 :50V AC/DC |
间距: | 1.25 | ●使用温度范围 : -25℃~ +85℃(含通电时的温度上升值) |
电流: | 1.0A (AWG#26) | ●接触电阻 :初 期 /30mΩ 以下,环境试验后 /50mΩ 以下 |
特点: | 带安全锁定装置 | ●绝缘电阻 :100MΩ 以上 |
类别名称: | 压着式连接器(线对板型) | ●耐电压 :AC 500V/1 分钟 |
高度: | 1.25 | ●适用电线范围 : 导体尺寸 /AWG#30 ~ #26,外皮外径 /φ0.76mm ~ φ1.0mm |
电压: | 50V | |
厚度: | ||
描述 : | 为PDP、LCD或小型电子设备开发。 | |
这种低插入力型连接器实现了更容易的嵌合操作。 | ||
这种连接器的接触部分的基本设计理念正如经过性能验证的SHL连接器。 |
------------------------------------------------------------------------------------------------
