线对板连接器-提供兼容JST|ZH系列连接器2P~15P|1.5mm间距WTB连接器公母座替代品

分类:连接器产品

专业代理销售提供:连接器|线束|线缆产品

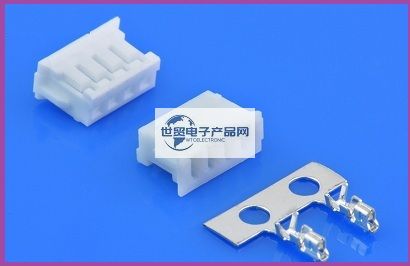

兼容/替代JST|JST连接器|日本压着端子|ZH系列连接器2P~15P|1.5mm间距WTB连接器公母座产品是一款:1.5mm间距/印刷电路板用连接器/压着、接插型;该产品以压着型实现了封装高度为 5.6mm、厚度为 3.5mm的小型化。采用塑壳锁扣方式,提高了插入作业效率,端子与针之间的接触部设置有凹槽,可发挥稳定的接触性;其主要特点是:小型低背的省空间设计,塑壳锁扣方式,稳定的接触构造,防撬性强的接插构造,可与压接 ZR 连接器接插;间距:1.5mm,Pin位 :2~15P,产品颜色:白色,产品材质:PA66 UL94V-0 / C5191,适用线材:AWG#26~32。世贸电子产品网提供JST|JST连接器|日本压着端子|GH系列连接器2P~15P|1.25mm间距WTB连接器公母座替代品】。


------------------------------------------------------------------------------------------------
1、兼容/替代JST|JST连接器|ZH系列连接器2P~15P|1.5mm间距WTB连接器公母座产品相关描述与参数

ZH   CONNECTOR系列详情:ZH   CONNECTOR系列一般电气性能规格:
类型1:可拆开型●额定电流   :1.0A AC/DC(使用 AWG#26 时)
类型2:压接式,超小型●额定电压   :50V AC/DC
间距:1.5●使用温度范围   :-25℃~ +85℃(含通电时的温度上升值)
电流:1.0A (AWG#26)●接触电阻   :初 期 /20mΩ 以下,环境试验后 /30mΩ 以下
特点:
●绝缘电阻   :500MΩ 以上
类别名称:压着式连接器(线对板型)●耐电压   :AC 500V/1 分钟
高度:1.5●适用电线范围   :AWG#32 ~ #26
电压:50V●适合的印刷电路板厚度 :0.6mm ~ 1.2mm、1.6mm
厚度:
描述 :采用塑壳锁扣方式,端子与针之间的接触部设置有凹槽,可发挥稳定的接触性。可与压接ZR连接器接插。

------------------------------------------------------------------------------------------------

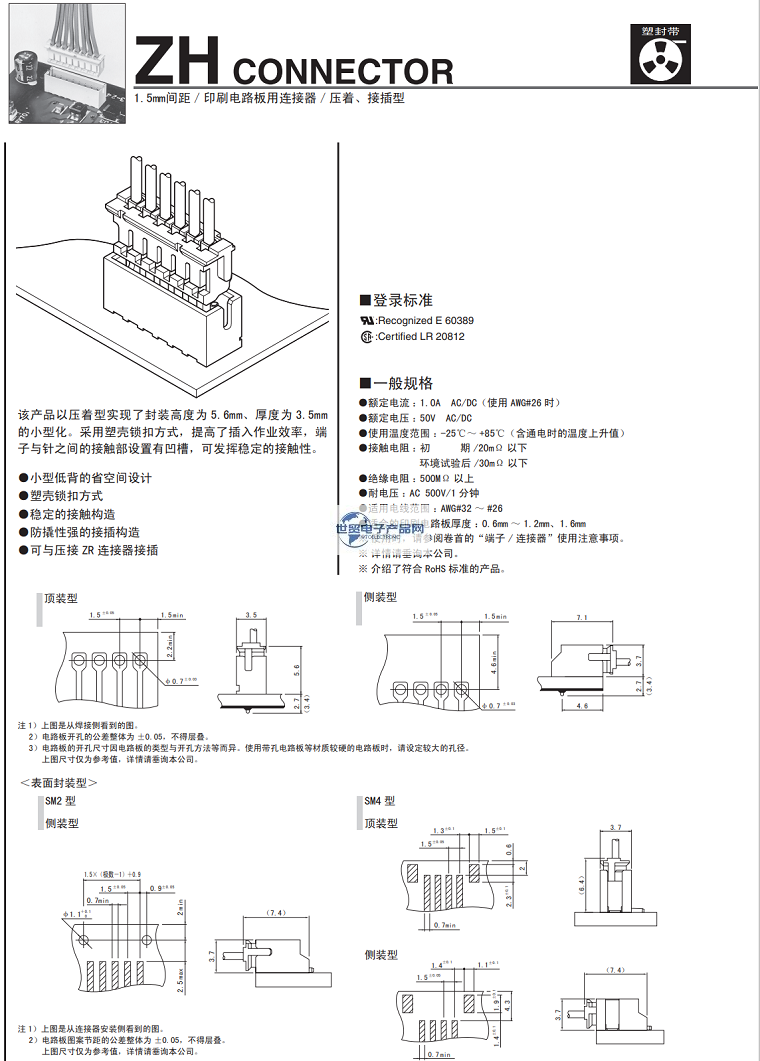

2、兼容/替代JST|JST连接器|ZH系列连接器2P~15P|1.5mm间距WTB连接器公母座产品规格书


------------------------------------------------------------------------------------------------
3、可提供兼
容/替代JST|ZH系列连接器2P~15P|1.5mm间距WTB连接器公母座产品料号/型号清单

S3B-ZR-SM4A-TFB5B-ZR-3.4B5B-ZRS8B-ZR-SM2-TFS5B-ZR-3.4
S5B-ZR-SM2-TFS11B-ZR-SM4A-TFB6B-ZRS5B-ZRS13B-ZR-3.4
B4B-ZRS7B-ZR-3.4S2B-ZR-SM2-TFS4B-ZR-3.4B2B-ZR-SM4-TF
B10B-ZR-SM4-TFB8B-ZR-SM4-TFS11B-ZRS8B-ZR-3.4S6B-ZR-3.4
S4B-ZR-SM2-TFS11B-ZR-3.4S13B-ZR-SM4A-TFZHR-12S5B-ZR-SM4A-TF
S10B-ZR-3.4S13B-ZR-SM2-TFB12B-ZR-3.4ZHR-7S8B-ZR
B2B-ZRS2B-ZR-3.4ZHR-9ZHR-13B8B-ZR
S3B-ZRS8B-ZR-SM4A-TFZHR-2B3B-ZR-SM4-TFS10B-ZR-SM4A-TF
B9B-ZRB13B-ZRB5B-ZR-SM4-TFB4B-ZR-3.4B2B-ZR-3.4
S12B-ZR-SM4A-TFS9B-ZR-SM4A-TFZHR-10ZHR-4S6B-ZR-SM4A-TF
B11B-ZR-3.4S4B-ZR-SM4A-TFZHR-6(3.0)B10B-ZRB8B-ZR-3.4
S2B-ZR-SM4A-TFB7B-ZR-3.4S3B-ZR-SM2-TFS7B-ZRZHR-5
S9B-ZRS9B-ZR-3.4S7B-ZR-SM4A-TFSZH-003T-P0.5S12B-ZR-3.4
S2B-ZRB11B-ZR-SM4-TFS10B-ZR-SM2-TFSZH-002T-P0.5B4B-ZR-SM4-TF
B7B-ZRB3B-ZR-3.4S11B-ZR-SM2-TFB13B-ZR-3.4S6B-ZR
S4B-ZRB9B-ZR-3.4S12B-ZR-SM2-TFB11B-ZRB7B-ZR-SM4-TF
B12B-ZR-SM4-TFS12B-ZRS6B-ZR-SM2-TFZHR-11B3B-ZR
B9B-ZR-SM4-TFS3B-ZR-3.4S7B-ZR-SM2-TFZHR-8B13B-ZR-SM4-TF
S10B-ZRB10B-ZR-3.4B6B-ZR-3.4ZHR-3ZHR-6
B12B-ZRS13B-ZRS9B-ZR-SM2-TFB6B-ZR-SM4-TF

------------------------------------------------------------------------------------------------
