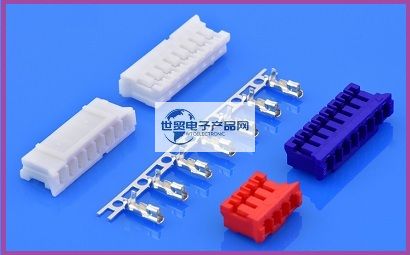

兼容/替代JST|JST连接器|日本压着端子|PHR系列连接器2P~16P|2.0mm间距WTB连接器公母座产品是一款:2.0mm间距/可插拔压着型连接器;嵌合高度8.0mm、宽4.5mm(薄)、间距2.0mm。该连接器是为了满足内部高密度电线连接到印刷电路板而设计的。紧凑、高可靠性,低成本;其主要特点是:高可靠端子,箱型底座,基板固定结构,表面封装(SMT)型;间距:2.0mm,Pin位 :2~16P,产品颜色:白色,产品材质:PA66 UL94V-0 / C5191,适用线材:AWG#24~28。【世贸电子产品网提供JST|JST连接器|日本压着端子|PHR系列连接器2P~16P|2.0mm间距WTB连接器公母座替代品】。
------------------------------------------------------------------------------------------------
1、兼容/替代JST|JST连接器|PHR系列连接器2P~16P|2.0mm间距WTB连接器公母座产品相关描述与参数:

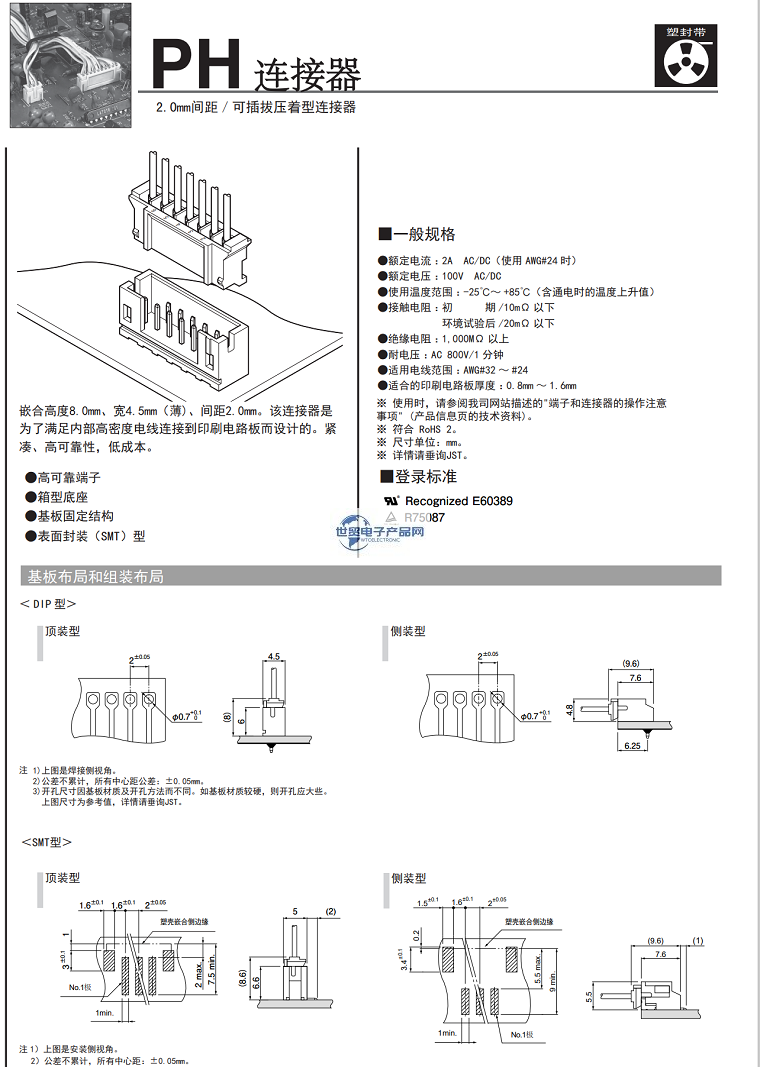

PHR CONNECTOR系列详情: | PHR CONNECTOR系列一般电气性能规格: | |
类型1: | 可拆开型 | ●额定电流 :2A AC/DC(使用 AWG#24 时) |
类型2: | 压接式,薄型 | ●额定电压 :100V AC/DC |
间距: | 2 | ●使用温度范围 :-25℃~ +85℃(含通电时的温度上升值) |
电流: | 2A (AWG#24) | ●接触电阻 :初 期 /10mΩ 以下,环境试验后 /20mΩ 以下 |
特点: | ●绝缘电阻 :1,000MΩ 以上 | |
类别名称: | 压着式连接器(线对板型) | ●耐电压 :AC 800V/1 分钟 |
高度: | 2 | ●适用电线范围 :AWG#32 ~ #24 |
电压: | 100V | ●适合的印刷电路板厚度 :0.8mm ~ 1.6mm |
厚度: | ||
描述 : | *端子中心的凹槽确保始终保持正接触和低接触电阻。 | |
*端子具有2.6+/-0.4 mm长的线带保持长度。 | ||
*箱型带座插头 | ||
*相同的带座插头可用于kr/krd/cr压接型连接器。 |
------------------------------------------------------------------------------------------------
