线对板连接器-提供兼容JST|PHDR系列连接器2*3~2*20P|2.0mm间距WTB连接器公母座替代品

分类:连接器产品

专业代理销售提供:连接器|线束|线缆产品

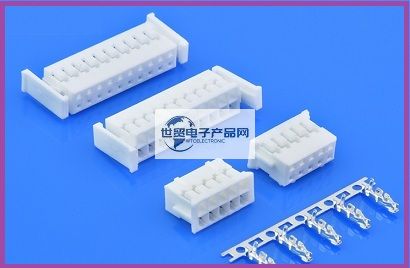

兼容/替代JST|JST连接器|日本压着端子|PHDR系列连接器2*3~2*20P|2.0mm间距WTB连接器公母座产品是一款:2.0mm间距/印刷电路板用连接器/压着、接插型;这是一个2.0毫米间距,压接式,双排,线对板连接器。它是为满足高密度和低背型连接器;其主要特点是:高密度设计,高可靠性端子,箱型带座插头;间距:2.0mm,Pin位 :2*3~2*20P,产品颜色:白色,产品材质:PA66 UL94V-0 / C5191,适用线材:AWG#26~32。世贸电子产品网提供JST|JST连接器|日本压着端子|PHDR系列连接器2*3~2*20P|2.0mm间距WTB连接器公母座替代品】。


------------------------------------------------------------------------------------------------
1、兼容/替代JST|JST连接器|PHDR系列连接器2*3~2*20P|2.0mm间距WTB连接器公母座产品相关描述与参数

PHDR   CONNECTOR系列详情:PHDR   CONNECTOR系列一般电气性能规格:
类型1:可拆开型●额定电流   :3A AC/DC(使用 AWG#22 时)
类型2:压接型,双排●额定电压   :250V AC/DC
间距:2●使用温度范围   :-25℃~ +85℃(含通电时的温度上升值)
电流:3A (AWG#22)●接触电阻   :初 期 /10mΩ 以下,环境试验后 /20mΩ 以下
特点:
●绝缘电阻   :1,000MΩ 以上
类别名称:压着式连接器(线对板型)●耐电压   :AC 800V/1 分钟
高度:2●适用电线范围   :AWG#28 ~ #22
电压:250V●适合的印刷电路板厚度 :1.6mm
厚度:
描述   :*双排结构
*箱型触点提供稳定的触点性能。
*箱型带座插头

------------------------------------------------------------------------------------------------

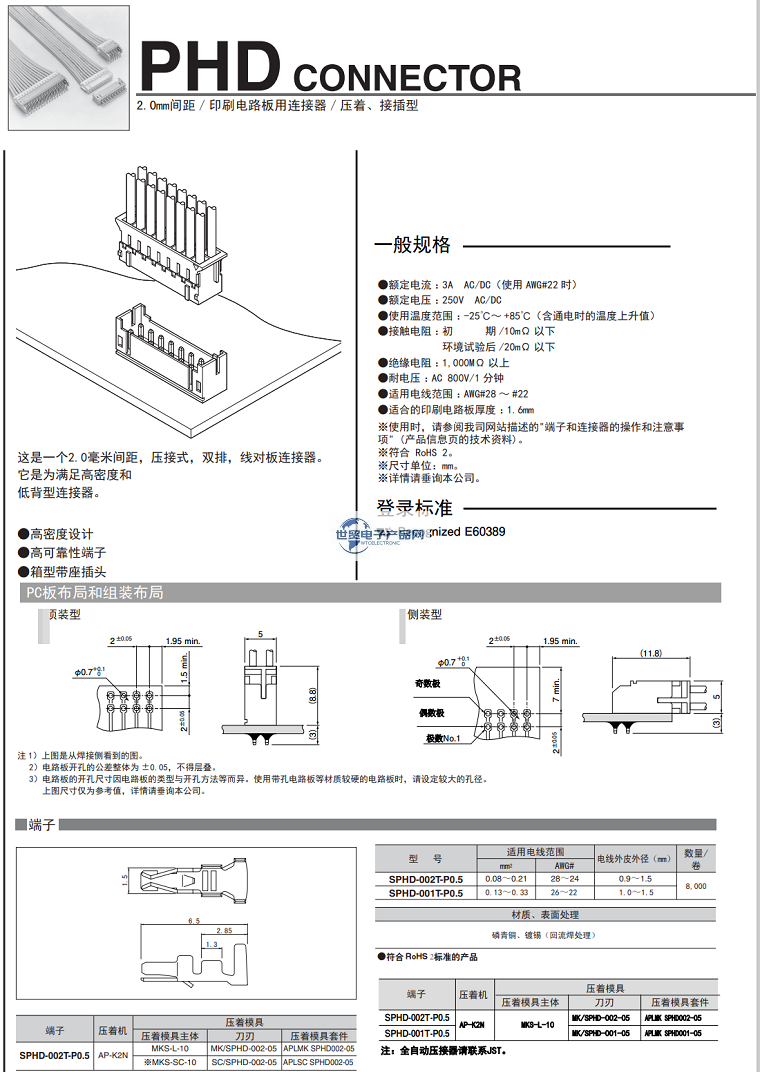

2、兼容/替代JST|JST连接器|PHDR系列连接器2*3~2*20P|2.0mm间距WTB连接器公母座产品规格书


------------------------------------------------------------------------------------------------
3、可提供兼
容/替代JST|PHDR系列连接器2*3~2*20P|2.0mm间距WTB连接器公母座产品料号/型号清单

B30B-PHDSSB16B-PHDSSB20B-PHDSS-BPHDR-20VSS12B-PHDSS
B24B-PHDSS-BB26B-PHDSSB12B-PHDSS-BB24B-PHDSSS34B-PHDSS-B
PHDR-22VSS16B-PHDSS-BB16B-PHDSS-BB20B-PHDSSS14B-PHDSS
S34B-PHDSSB10B-PHDSS-BS10B-PHDSSPHDR-12VSS32B-PHDSS
S24B-PHDSSS30B-PHDSS-BB30B-PHDSS-BPHDR-08VSPHDR-34VS
B34B-PHDSS-BB32B-PHDSS-BB14B-PHDSS-BB28B-PHDSSPHDR-26VS
S8B-PHDSSS18B-PHDSS-BB18B-PHDSS-BB8B-PHDSSS20B-PHDSS-B
S20B-PHDSSS12B-PHDSS-BS10B-PHDSS-BB22B-PHDSS-BB28B-PHDSS-B
B22B-PHDSSS24B-PHDSS-BPHDR-32VSSPHD-001T-P0.5S14B-PHDSS-B
B12B-PHDSSS18B-PHDSSPHDR-24VSS26B-PHDSS-BS26B-PHDSS
S22B-PHDSSPHDR-28VSB10B-PHDSSPHDR-30VSB14B-PHDSS
B32B-PHDSSS22B-PHDSS-BB34B-PHDSSS32B-PHDSS-BPHDR-18VS
S16B-PHDSSS28B-PHDSS-BS30B-PHDSSS28B-PHDSSPHDR-14VS
B26B-PHDSS-BPHDR-16VSSPHD-002T-P0.5B18B-PHDSSPHDR-10VS

------------------------------------------------------------------------------------------------
