线对板连接器-提供兼容HRS|DF20系列连接器30P/40P|1.0mm间距WTB连接器插头替代品

分类:连接器产品

专业代理销售提供:连接器|线束|线缆产品

兼容/替代HRS|广濑|Hirose|广濑连接器|DF20系列连接器30P/40P|1.0mm间距WTB连接器插头产品是一款:1.0mm间距、2列低薄多芯板对线用连接器,双列低高度板对线连接器,引脚高度1mm;其主要特点是:1.1.0mm引脚间距、2.可靠的电气连接性能、3.狭小的外部长宽尺寸、4.自动化设备板上布置、5.产品种类:(1)10,20,30,40及50芯、(2)两种针头种类:带有或不带定位柱、(3) 根据用于不同专项应用的针头,可分为直插型和右转角型;间距:1.0mm、Pin位 :30P / 40P、产品颜色:白色、产品材质:PBT UL94V-0 / C5191、适用线材:AWG#28~32。世贸电子产品网提供HRS|广濑|Hirose|广濑连接器|DF20系列连接器30P/40P|1.0mm间距WTB连接器插头替代品】。


------------------------------------------------------------------------------------------------
1、兼容/替代HRS|广濑|Hirose|广濑连接器|DF20系列连接器30P/40P|1.0mm间距WTB连接器插头产品相关规格与参数

连接器类型交错引线
端子, 插座, 插头
部件部分推荐底板厚度
线束品开口方向
笔直,   直角
参考规格插拔次数
安全规格50
可提供的替代品PIN数接触部电镀
30, 40
(嵌合部分)列数电镀厚度
2外壳颜色
安装间距米色
1.0 mm接线方法
开口间距压着
1.0 mm适合电线类型
连接器长度(间距方向)离散线
7.2, 7.3, 7.5, 12.2, 12.3, 12.5, 17.2, 17.3, 17.5, 22.2, 22.3,   22.5, 27.2, 27.3 mm适合电线尺寸(AWG)Min.
连接器宽度(纵向)30,   32
5.0, 6.2, 6.4 mm适合电线尺寸(AWG)Max.
连接器高度28,   30
4.1,   4.6, 5.5 mm适合电线尺寸(2mm)Min.
安装方法适合电线尺寸(2mm)Max.
SMT(Max.)使用温度范围
基板封装设计85   ℃
板上(Min.)使用温度范围
基板固定的方法-35   ℃
焊接面板安装方法

------------------------------------------------------------------------------------------------

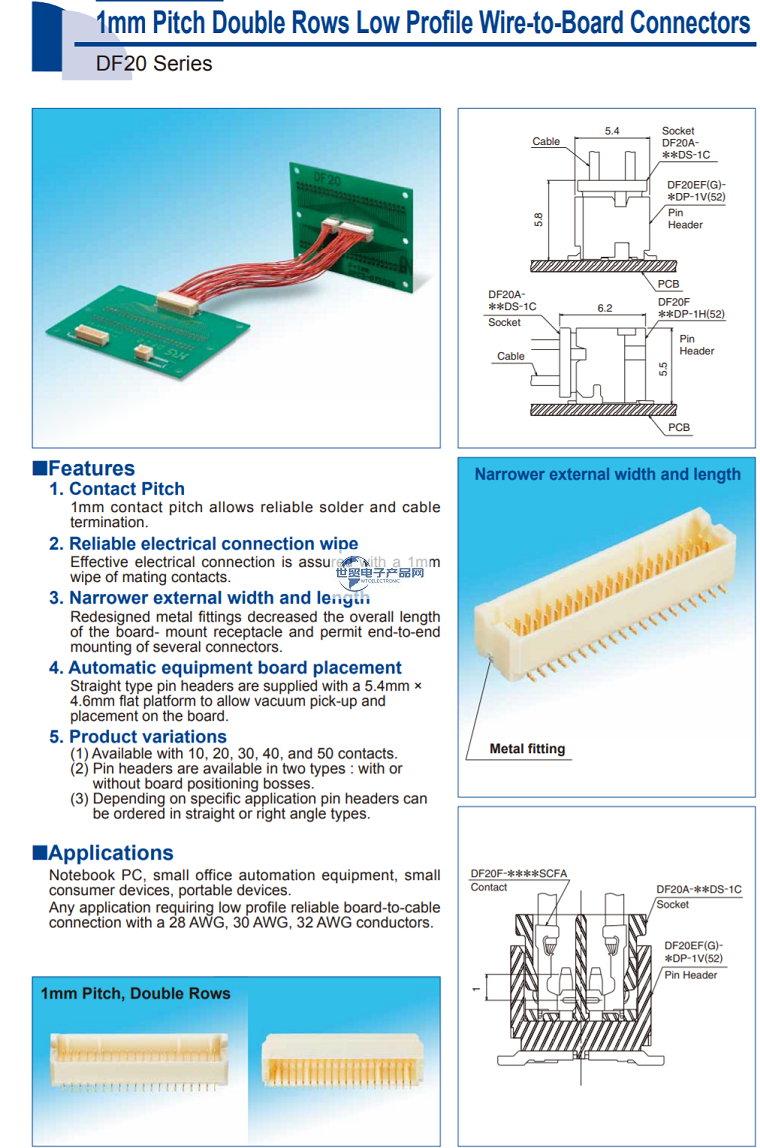

2、兼容/替代HRS|广濑|Hirose|广濑连接器|DF20系列连接器30P/40P|1.0mm间距WTB连接器插头产品规格书


------------------------------------------------------------------------------------------------
3、可提供兼
容/替代HRS|DF20系列连接器30P/40P|1.0mm间距WTB连接器插头产品料号/型号清单

DF20F-30DP-1H(52) DF20F-40DP-1H(52) DF20F-2830SCFA(04)

------------------------------------------------------------------------------------------------
