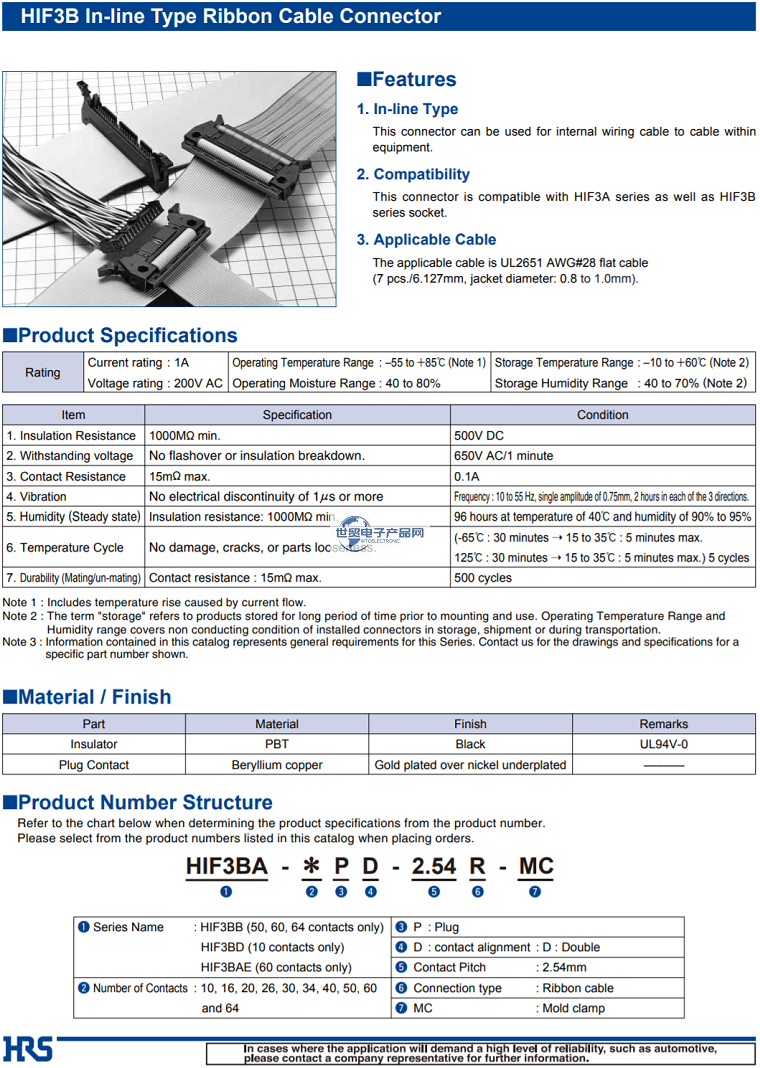

兼容/替代HRS|广濑|Hirose|广濑连接器|HIF3BA系列连接器2*5~2*30P|2.54mm间距WTB连接器产品是一款:中继型带状电缆连接器;其主要特点是:1. 中继型:这种连接器可用于内部连接走线,设备内部的线对线连接;2. 兼容性:这种连接器适用于HIF3A系列以及HIF3B系列的插座;3. 配套电缆:UL2651 AWG#28扁平电缆;Pitch :2.54mm,可提供的替代品Pin位 :2*5~2*30P,产品颜色:黑色,产品材质:PBT UL94V-0 / C5191,适用线材:AWG#22~28。【世贸电子产品网提供HRS|广濑|Hirose|广濑连接器|HIF3BA系列连接器2*5~2*30P|2.54mm间距WTB连接器插头替代品】。
------------------------------------------------------------------------------------------------
1、兼容/替代HRS|Hirose|广濑连接器|HIF3BA系列连接器2*5~2*30P|2.54mm间距WTB连接器插头产品相关规格与参数:
连接器类型 | 基板固定的方法 |
插头 | 交错引线 |
部件部分 | 推荐底板厚度 |
线束品 | 开口方向 |
无 | 笔直 |
参考规格 | 插拔次数 |
安全规格 | 接触部电镀 |
UL, C-UL/CSA | 金 |
PIN数 | 电镀厚度 |
10, 16, 20, 26, 30, 34, 40, 50, 60, 64 | 外壳颜色 |
(嵌合部分)列数 | 黑色 |
2 | 接线方法 |
安装间距 | 压接 |
2.54 mm | 适合电线类型 |
开口间距 | 扁平电缆 |
2.54 mm | 适合电线尺寸(AWG)Min. |
连接器长度(间距方向) | 适合电线尺寸(AWG)Max. |
31.98, 39.6, 44.68, 52.3, 57.38, 62.46, 70.08, 82.78, 95.48, 100.56 mm | 适合电线尺寸(2mm)Min. |
连接器宽度(纵向) | 适合电线尺寸(2mm)Max. |
8.5 mm | (Max.)使用温度范围 |
连接器高度 | 85 ℃ |
33.2, 35.2 mm | (Min.)使用温度范围 |
安装方法 | -55 ℃ |
基板封装设计 | 面板安装方法 |
------------------------------------------------------------------------------------------------
