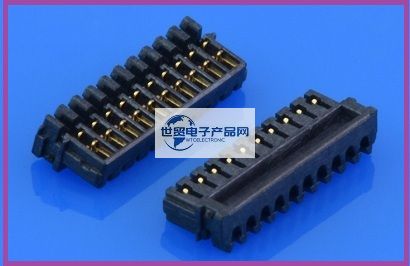

兼容/替代JST|JST连接器|日本压着端子|XSR系列连接器2P~22P|0.6mm间距IDC连接器公母座产品是一款:0.6mm间距/印刷电路板用连接器/压着、接插型;该产品在离散压接连接器中实现了世界最小的 0.6mm 间距,是电路板封装高度为 1.45mm、进深为 3.0mm 的小型化电路板对电线连接用连接器。其主要特点是:省空间、双 U 形插口压接部、新型防脱落构造、对应细线、对应全自动;间距:0.6mm,可提供的替代品Pin位 :2~22P,产品颜色:黑色,产品材质:LCP UL94V-0 / C5191,适用线材:AWG#34~36。【世贸电子产品网提供JST|JST连接器|日本压着端子|XSR系列连接器2P~22P|0.6mm间距IDC连接器公母座替代品】。
------------------------------------------------------------------------------------------------
1、兼容/替代JST|JST连接器|PA系列连接器2P~9P|2.0mm间距WTB连接器公母座产品相关描述与参数:

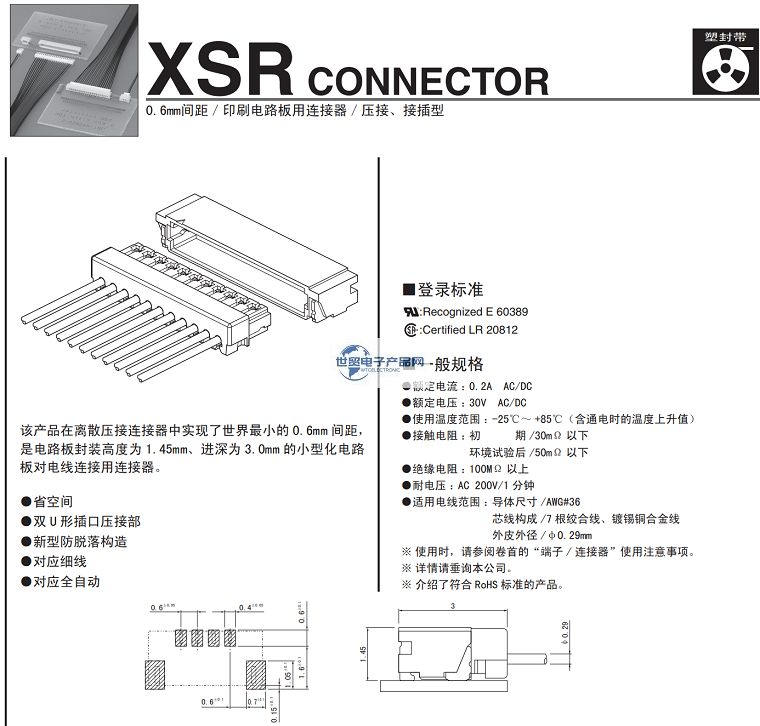

XSR CONNECTOR系列详情: | XSR CONNECTOR系列一般电气性能规格: | |
类型1: | IDC型 | ●额定电流 : 0.2A AC/DC |
类型2: | IDC式,可拆开类型 | ●额定电压 :30V AC/DC |
间距: | 0.6 | ●使用温度范围 :-25℃~ +85℃(含通电时的温度上升值) |
电流: | 0.2A | ●接触电阻 :初 期 /30mΩ 以下,环境试验后 /50mΩ 以下 |
特点: | ●绝缘电阻 :100MΩ 以上 | |
类别名称: | 压接式连接器(线对板型) | ●耐电压 :AC 200V/1 分钟 |
高度: | 0.6 | ●适用电线范围 :导体尺寸 /AWG#36,芯线构成 /7 根绞合线、镀锡铜合金线,外皮外径 /φ0.29mm |
电压: | 30V | |
厚度: | 3 | |
描述 : | 该产品在离散压接连接器中实现了世界最小的0.6mm间距,封装高度为1.45mm,进深为0.3mm的小型化电路板对电线连接用连接器。 |
------------------------------------------------------------------------------------------------
