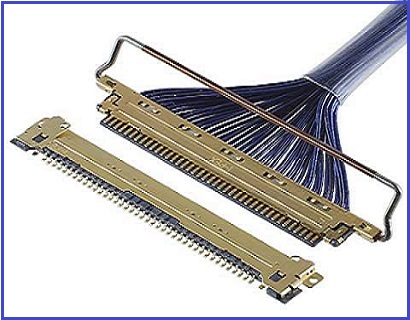

兼容/替代I-PEX|爱沛|I-PEX连接器|20455-050E-76

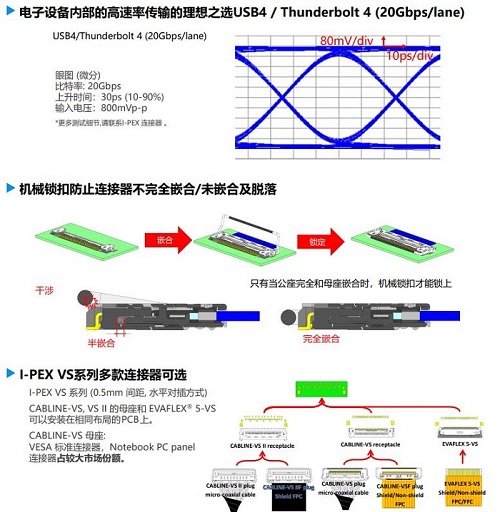

极细同轴线连接器是一款：电子设备内部的高速率传输的理想之选USB4 / Thunderbolt 4
(20Gbps/lane);机械锁扣防止连接器不完全嵌合/未嵌合及脱落;I-PEX
VS系列多款连接器可选;接点间距(mm):0.500;Height:1.10 Max (1.00 Nom.) ,可提供Pin数:20 30 40
50;极细同轴线(AWG):#36 #38 #40 #42 #44 #46;Discrete Cable (AWG):#32 #34 #36
#38 #39 #40 #42 #44 #46;嵌合类型:水平.【世贸电子产品网提供I-PEX|爱沛|I-PEX连接器|20455-050E-76
极细同轴线连接器替代品】。
------------------------------------------------------------------------------------------------
1、兼容/替代I-PEX|爱沛|I-PEX连接器|CABLINE®-VS系列连接器 极细同轴线连接器产品相关规格与参数：
| 嵌合类型 | 水平 |
| Contact pitch | 0.50 mm |
| Height | 1.10 Max(1.00 Nom.) |
| Depth | 5.80 mm |
| Width Formula | 7.55+(0.5*?p)mm |
| Pin count | 20,30,40,50 |
| Micro-Coaxial Cable (AWG) | #36,#38,#40,#42,#44,#46 |
| Discrete Cable (AWG) | #32,#34,#36,#38,#39,#40,#42,#44,#46 |
| Current rating | 0.1A AC/DC [AWG #44] per contact/up to 50 contacts 0.24A AC/DC [AWG #42] per contact/up to 50 contacts 0.3A AC/DC [AWG #40] per contact/up to 50 contacts 0.5A AC/DC [AWG #38] per contact/up to 14 contacts 0.8A AC/DC [AWG #36] per contact/up to 10 contacts 1.0A AC/DC [AWG #34] per contact/up to 6 contacts 1.0A AC/DC [AWG #32] per contact/up to 6 contacts |
| Applicable Standards (Reference Only) | USB4 (20 Gbps/lane) USB 3.1 Gen 2 (10 Gbps) USB 3.1 Gen 1 (5 Gbps) eDP HBR 3 (8.1 Gbps) eDP HBR 2 (5.4 Gbps) eDP (2.7 Gbps) HDMI 2.0 (6 Gbps) V-By-One HS 1.4 (4 Gbps) MiPi standards |
| Full shielding (ZenShield®) | No |
| Mechanical lock | Yes |
------------------------------------------------------------------------------------------------
2、兼容/替代I-PEX|爱沛|I-PEX连接器|CABLINE®-VS系列连接器 极细同轴线连接器产品规格书：
------------------------------------------------------------------------------------------------
3、兼容/替代I-PEX|爱沛|I-PEX连接器|CABLINE®-VS系列连接器 极细同轴线连接器产品料号/型号清单：
| 20455-030E-66 | 20455-040E-66 | 20455-050E-76 |
------------------------------------------------------------------------------------------------
