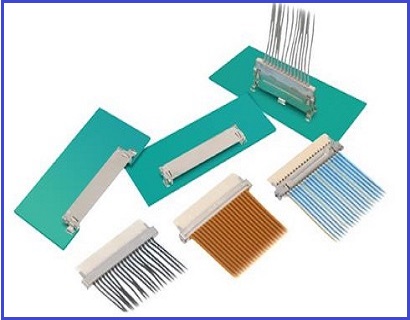

兼容/替代HRS|广濑|Hirose|广濑连接器|DF19G-20P-1H(52) 板对FPC连接器是一款：1.0mm间距 薄型 板对线 板对FPC 板对细线同轴连接器，FPC/FFC 连接器;其主要特性和优点是：1.小型的结构和占板空间，2.插座通用，3.统一的外形尺寸，4.各种装配样式，5.可接地.【世贸电子产品网提供HRS|广濑|Hirose|广濑连接器|DF19G-20P-1H(52) FFC/FPC连接器替代品】.
------------------------------------------------------------------------------------------------
1、兼容/替代HRS|广濑连接器|Hirose|DH19系列连接器 板对FPC连接器产品相关规格与参数:
| 连接器类型 | 端子,插座,插头,其他 | 部件部分 | Grounding Plate for Micro-coaxial Cable, Ground Plate for FPC |
| 线束品 | 无 | 参考规格 | |
| 安全规格 | PIN数 | 8, 14, 20, 30 | |
| (嵌合部分)列数 | 1.0 mm | 安装间距 | 1.0 mm |
| 开口间距 | 3.8, 4.1, 4.36, 4.7, 5.95, 6.0, 6.1 mm | 连接器长度(间距方向) | 11.5, 11.95, 17.4, 17.5, 17.9, 17.95, 20.55, 23.4, 23.5, 23.9, 23.95, 26.25, 26.55, 33.5, 33.95, 36.55 mm |
| 连接器宽度(纵向) | 连接器高度 | 1.2, 1.27, 1.33, 1.46, 1.5, 1.65, 5.22 mm | |
| 安装方法 | SMT | 基板封装设计 | 板上,板上破板,板下破板 |
| 基板固定的方法 | 焊接 | 交错引线 | 无 |
| 推荐底板厚度 | 开口方向 | 笔直,直角 | |
| 插拔次数 | 30 | 接触部电镀 | 金 |
| 电镀厚度 | 外壳颜色 | 黑色,米色 | |
| 接线方法 | 焊接,压着,FPC连接 | 适合电线类型 | FPC,离散线,细线同轴电缆 |
| 适合电线尺寸(AWG)Min. | 30, 32, 36, 40 | 适合电线尺寸(AWG)Max. | 28,30, 36,40 |
| 适合电线尺寸(2mm)Min. | 适合电线尺寸(2mm)Max | ||
| (Max)使用温度范围 | 85 ℃ | (Min.)使用温度范围 | -35 ℃ |
------------------------------------------------------------------------------------------------

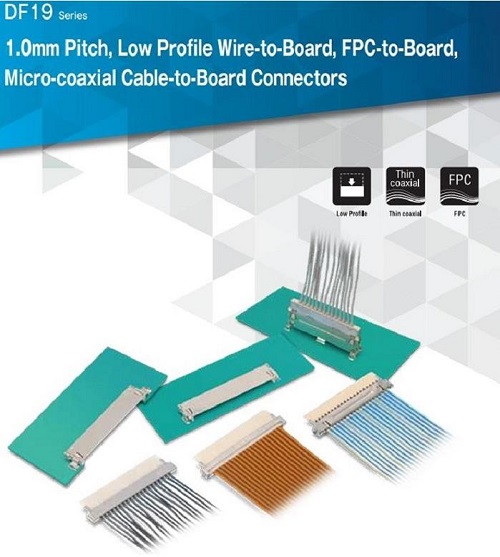

2、兼容/替代HRS|广濑连接器|Hirose|DH19系列连接器 板对FPC连接器产品规格书：
------------------------------------------------------------------------------------------------
3、兼容/替代HRS|广濑连接器|Hirose|DH19系列连接器 板对FPC连接器产品料号/型号清单：
| DF19G-20P-1H(52) | DF19KR-20P-1H(52) | DF19-20S-1C | DF19G-20S-1F(05) | DF19G-20S-1SD(06) |
| DF19K-20P-1H(52) | DF19-20P-1V(52) | DF19G-20S-1C(06) | DF19G-20S-1F-GND(06) | DF19G-20S-1SD-GND |
| DF19L-20P-1H(52) |
------------------------------------------------------------------------------------------------
4、板对FPC连接器-提供兼容HRS|DF19G-20P-1H(52) 板对FPC连接器替代品 此产品销售商：
世贸电子产品网--代理销售提供【板对FPC连接器-提供兼容HRS|DF19G-20P-1H(52) 板对FPC连接器替代品】以及专业代理/生产/销售各种{连接器|线束|线缆产品}；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们。
①、世贸电子产品网是由苏州汇成元电子科技有限公司与昆山杰康富精密电子有限公司共同合资开发以及众多连接器|线束|线缆生产企业协助建立的一个生产与销售连接器|线束|线缆产品的销售平台。②、本公司提供《连接器产品》及《线束线缆产品》栏目内所有发布的 连接器|线束|线缆 产品，如有需要请联系我们！③、如贵司有《产业制造商》与《产业资讯》栏目中发布的品牌/产品内的相关资源与产品，请及时与我们联系，相互合作共赢！
