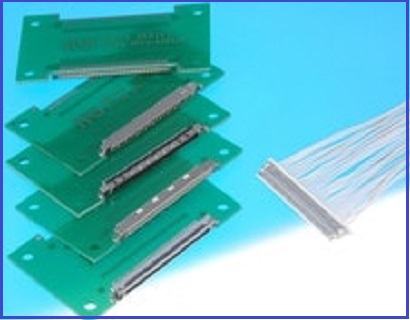

兼容/替代HRS|广濑|Hirose|广濑连接器|HRS|MDF76-30P-1C 板对线 LCD 接口连接器是一款：1.0 毫米间距、板对线 LCD 接口连接器；其主要特性和优点是：1. 高速数据传输与信号触点（插座）相对的接地触点可提供出色的阻抗匹配。2. EMI 保护金属外壳提供屏蔽和接地连接。3. 增强的插头/插座保持力插座接地触点与相应插头配接的独特配置增强了它们之间的保持力（MDF76-30P-1 插头与 MDF76KBW 或 MDF76LBRW 插座配接）。4. 防止错误插入内置极化功能可防止插头反向插入插座。5. 高电路板保持力金属外壳直接焊接到 PC 板上。6. 符合 RoHS 标准所有元件和材料均符合欧盟指令 2002/95/EC 的要求。【世贸电子产品网提供HRS|广濑|Hirose|广濑连接器|HRS|MDF76-30P-1C 板对线 LCD 接口连接器替代品】.
------------------------------------------------------------------------------------------------
1、兼容/替代HRS|广濑连接器|Hirose|MDF系列连接器板对线 LCD 接口连接器产品相关规格与参数:
| Item | Specification | Conditions |
| 1. Insulation resistance | 100MΩ min. | 100V DC |
| 2. Withstanding voltage | No flashover or insulation breakdown | 500V AC / 1minute |
| 3. Contact resistance | 40mΩ max. | 20mV max., at 1 mA |
| 4. Durability | Contact resistance : 80mΩ max. No deformation of components affecting performance. | 50 cycles |
| 5. Vibration | No electrical discontinuity of 1μs or longer No damage, cracks or parts dislocation. | Frequency : 10 to 55Hz, single amplitude of 0.75mm, 10 cycles in each of the 3 axial directions |
| 6.Shock | No electrical discontinuity of 1μs or longer No damage, cracks or parts dislocation. | Acceleration of 490m/s2 , 11ms duration, sine half-wave, 3 cycles in each of the 3 axis |
| 7. Humidity | Contact resistance : 80mΩ max., Insulation resistance : 50MΩ min. | 96 hours at 60 ±2ç, and humidity of 90% to 95% |
| 8. Temperature cycle | Contact resistance : 80mΩ max., Insulation resistance : 50MΩ min. No damage, cracks or parts dislocation. | 55ç → 5 to 35ç → 85ç → 5 to 35çTimes : 30 min.→ 2 min. to 3 min. → 30 min. → 2min. to B:B3 min.5 cycle |
| 9. Resistance to soldering heat | No deformation of components affecting performance. | Reflow : At the recommended temperature profile。Manual soldering : 300ç for 3 seconds |
------------------------------------------------------------------------------------------------
2、兼容/替代HRS|广濑连接器|Hirose|MDF系列连接器 板对线 LCD 接口连接器产品规格书：
------------------------------------------------------------------------------------------------
3、兼容/替代HRS|广濑连接器|Hirose|MDF系列连接器 板对线 LCD 接口连接器产品料号/型号清单：
| MDF76-30P-1C | MDF76KBW-30S-1H(55) | MDF76LBRW-30S-1H(55) |
------------------------------------------------------------------------------------------------
4、板对线 LCD 接口连接器-提供兼容HRS|MDF76-30P-1C 板对线 LCD 接口连接器替代品 此产品销售商：
