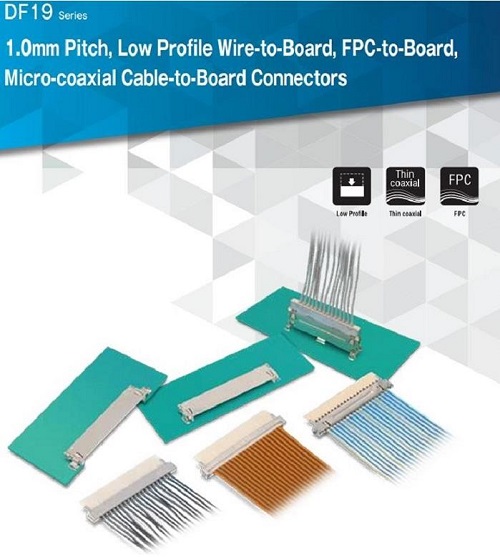

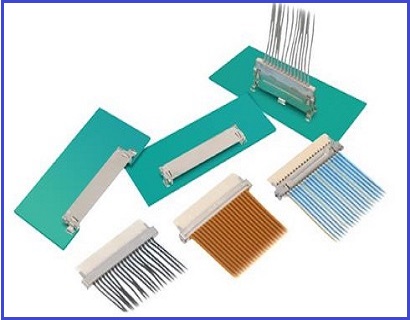

兼容/替代HRS|广濑|Hirose|广濑连接器|DF19K-20P-1H(52) 板对FPC连接器是一款：1.0mm间距 薄型 板对线 板对FPC 板对细线同轴连接器，FPC/FFC 连接器;其主要特性和优点是：1.小型的结构和占板空间，2.插座通用，3.统一的外形尺寸，4.各种装配样式，5.可接地.【世贸电子产品网提供HRS|广濑|Hirose|广濑连接器|DF19K-20P-1H(52) FFC/FPC连接器替代品】.
------------------------------------------------------------------------------------------------
1、兼容/替代HRS|广濑连接器|Hirose|DH19系列连接器 板对FPC连接器产品相关规格与参数:
| 连接器类型 | 端子,插座,插头,其他 | 部件部分 | Grounding Plate for Micro-coaxial Cable, Ground Plate for FPC |
| 线束品 | 无 | 参考规格 | |
| 安全规格 | PIN数 | 8, 14, 20, 30 | |
| (嵌合部分)列数 | 1.0 mm | 安装间距 | 1.0 mm |
| 开口间距 | 3.8, 4.1, 4.36, 4.7, 5.95, 6.0, 6.1 mm | 连接器长度(间距方向) | 11.5, 11.95, 17.4, 17.5, 17.9, 17.95, 20.55, 23.4, 23.5, 23.9, 23.95, 26.25, 26.55, 33.5, 33.95, 36.55 mm |
| 连接器宽度(纵向) | 连接器高度 | 1.2, 1.27, 1.33, 1.46, 1.5, 1.65, 5.22 mm | |
| 安装方法 | SMT | 基板封装设计 | 板上,板上破板,板下破板 |
| 基板固定的方法 | 焊接 | 交错引线 | 无 |
| 推荐底板厚度 | 开口方向 | 笔直,直角 | |
| 插拔次数 | 30 | 接触部电镀 | 金 |
| 电镀厚度 | 外壳颜色 | 黑色,米色 | |
| 接线方法 | 焊接,压着,FPC连接 | 适合电线类型 | FPC,离散线,细线同轴电缆 |
| 适合电线尺寸(AWG)Min. | 30, 32, 36, 40 | 适合电线尺寸(AWG)Max. | 28,30, 36,40 |
| 适合电线尺寸(2mm)Min. | 适合电线尺寸(2mm)Max | ||
| (Max)使用温度范围 | 85 ℃ | (Min.)使用温度范围 | -35 ℃ |
------------------------------------------------------------------------------------------------
2、兼容/替代HRS|广濑连接器|Hirose|DH19系列连接器 板对FPC连接器产品规格书：
------------------------------------------------------------------------------------------------
3、兼容/替代HRS|广濑连接器|Hirose|DH19系列连接器 板对FPC连接器产品料号/型号清单：
| DF19G-20P-1H(52) | DF19KR-20P-1H(52) | DF19-20S-1C | DF19G-20S-1F(05) | DF19G-20S-1SD(06) |
| DF19K-20P-1H(52) | DF19-20P-1V(52) | DF19G-20S-1C(06) | DF19G-20S-1F-GND(06) | DF19G-20S-1SD-GND |
| DF19L-20P-1H(52) |
------------------------------------------------------------------------------------------------
