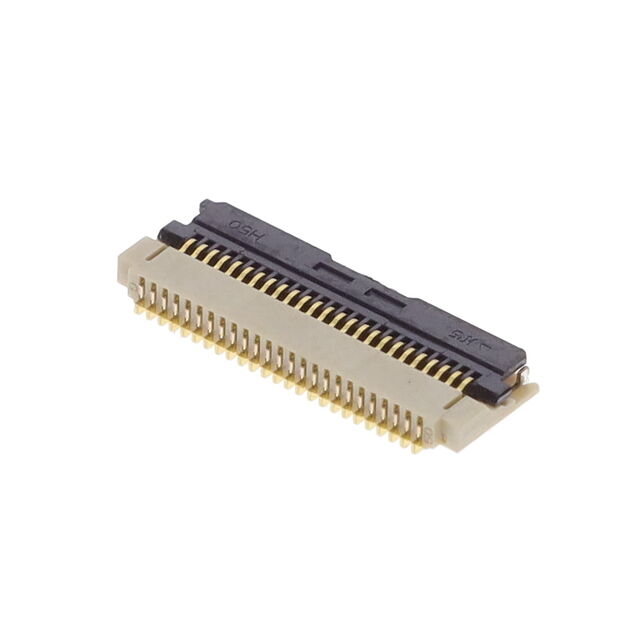

Hirose FH29DJ-50S-0.2SHW(05)连接器产品概况：
 | 制造商 | Hirose |
| 制造商料号 | FH29DJ-50S-0.2SHW(05) | |
| 产品描述 | CONN FPC BOTTOM 50POS 0.2MM R/A，50 位置 FPC 连接器 触点，底部 0.008"（0.20mm） 表面贴装，直角 |
-------------------------------------------------------------------------------------------------------
Hirose FH29DJ-50S-0.2SHW(05)连接器产品属性：
| 类型 | 描述 |
| 类别 | 连接器，互连器件 |
| FFC、FPC（扁平柔性）连接器 | |
| FFC、FPC（扁平柔性）连接器组件 | |
| 制造商 | Hirose Electric Co Ltd |
| 系列 | FH29D |
| 包装 | 卷带（TR） |
| 扁平柔性类型 | FPC |
| 安装类型 | 表面贴装，直角 |
| 连接器/触头类型 | 触点，底部 |
| 针位数 | 50 |
| 间距 | 0.008"（0.20mm） |
| 端接 | 焊接 |
| FFC、FCB 厚度 | 0.20mm |
| 板上高度 | 0.047"（1.20mm） |
| 锁定功能 | 触发锁 |
| 电缆端类型 | 焊片式 |
| 触头材料 | 磷青铜 |
| 触头表面处理 | 镀金 |
| 外壳材料 | 液晶聚合物（LCP），不含卤素的 |
| 致动器材料 | 聚苯硫醚（PPS），玻璃纤维增强型，不含卤素的 |
| 特性 | 固定焊尾，零插入力（ZIF） |
| 额定电压 | 40V |
| 工作温度 | -55°C ~ 85°C |
| 额定电流（安培） | 0.25A |
| 触头表面处理厚度 | 1.97µin（0.050µm） |
| 外壳颜色 | 米色 |
| 致动器颜色 | 黑色 |
| 配接次数 | 20 |
-------------------------------------------------------------------------------------------------------
Hirose FH29DJ-50S-0.2SHW(05)连接器产品(系列)简介：
FH29D系列FFC/FPC连接器由Hirose Electric Co. Ltd.制造，专为高性能互连需求设计。该系列采用表面贴装直角安装方式，适用于0.20mm间距的FFC/FPC扁平柔性电缆，具备50针的接触配置。其零插入力（ZIF）结构和触发锁功能，确保连接器稳定可靠地接触，同时具备固定焊尾设计，方便焊接操作。FH29D系列的连接器采用高耐热的液晶聚合物（LCP）外壳和不含卤素的聚苯硫醚（PPS）致动器，确保在-55°C至85°C的工作环境中稳定运行。触头材料为磷青铜，并且表面镀金，具有优异的导电性能和抗腐蚀性。此外，连接器的额定电压为40V，额定电流为0.25A，支持高达20次的配接次数，适合多种精密电子设备和工业应用。此款连接器广泛应用于便携设备、消费电子、汽车电子等领域，凭借其紧凑的尺寸和卓越的性能，成为连接方案的理想选择。
-------------------------------------------------------------------------------------------------------
Hirose FH29DJ-50S-0.2SHW(05)连接器文档与媒体：
| 资源类型 | 链接 |
| 规格书 | FH29 Series Datasheet |
------------------------------------------------------------------------------------------------------
