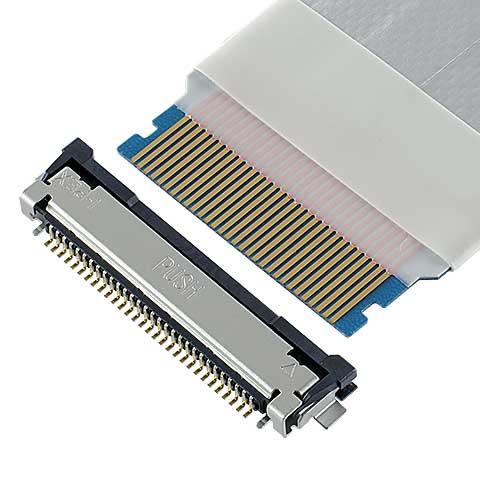

I-PEX 0.5mm间距20535系列带屏蔽罩FFC/FPC连接器是一款：自动锁扣，高温款可选(105℃)，高速数据传输，水平插拔, 0.5 mm 间距带屏蔽罩的 FFC/FPC连接器,支持8+ Gbps 高速数据传输,焊盘兼容CABLINE®-VS系列产品(VESA标准笔记本电脑LCD面板用连接器),EVAFLEX® 系列: 更多选择的自动锁扣连接器,接点间距(mm): 0.500,Height: 2.00 Max (1.90 Nom.) ,可提供Pin数: 10 15 20 24 30 40 50,嵌合类型: 水平的FFC/FPC连接器.
1、I-PEX 0.5mm间距20535系列带屏蔽罩FFC/FPC连接器的主要产品详情：
支持8+ Gbps 高速数据传输:
焊盘兼容CABLINE®-VS系列产品(VESA标准笔记本电脑LCD面板用连接器):
EVAFLEX® 系列: 更多选择的自动锁扣连接器:
------------------------------------------------------------------------------------------------
2、I-PEX 0.5mm间距20535系列带屏蔽罩FFC/FPC连接器的技术参数：
| Product Type: | 自动锁扣 |
| 嵌合类型: | 水平 |
| Contact pitch: | 0.50 mm |
| Height: | 2.00 Max (1.90 Nom.) , |
| Depth: | 4.95 mm |
| Width Formula: | 6.25+(0.5*?P)3 mm |
| Pin count: | 10 15 20 24 30 40 50 |
| FPC/FFC Thickness: | 0.33 |
| Current rating: | 0.5A / Signal pin |
| Applicable Standards (Reference Only): | USB 3.1 Gen 1 (5 Gbps) eDP HBR 3 (8.1 Gbps) eDP HBR 2 (5.4 Gbps) eDP (2.7 Gbps) HDMI 2.0 (6 Gbps) V-By-One HS 1.4 (4 Gbps) MiPi standards |
| Full shielding (ZenShield®): | No |
| Mechanical lock: | Yes |
| Shielded FPC / FFC: | Yes |
------------------------------------------------------------------------------------------------
3、I-PEX 0.5mm间距20535系列带屏蔽罩FFC/FPC连接器的主要型号/料号：
EVAFLEX 5-VS RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number |
| EVAFLEX 5-VS Operating Temperature : - 40ºC to 85ºC | 10 | 20535-010E-02 |
| 15 | 20535-015E-02 | |
| 20 | 20535-020E-02 | |
| 24 | 20535-024E-02 | |
| 30 | 20535-030E-02 | |
| 40 | 20535-040E-02 | |
| EVAFLEX 5-VS Operating Temperature : - 40ºC to 105ºC | 10 | 20720-010E-02 |
| 15 | 20720-015E-02 | |
| 20 | 20720-020E-02 | |
| 24 | 20720-024E-02 | |
| 30 | 20720-030E-02 | |
| 40 | 20720-040E-02 | |
| EVAFLEX 5-VS Operating Temperature : - 40ºC to 105ºC Robust Type | 30 | 20893-030E-02 |
| 40 | 20893-040E-02 | |
| 50 | 20893-050E-02 |
------------------------------------------------------------------------------------------------
4、日本I-PEX连接器-I-PEX 0.5mm间距20535系列带屏蔽罩FFC/FPC连接器 此产品销售商：
世贸电子产品网-代理销售【I-PEX连接器--I-PEX 0.5mm间距20535系列带屏蔽罩FFC/FPC连接器】以及第3项内容中料号/型号 表格清单内的所有连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
