分类：连接器产品

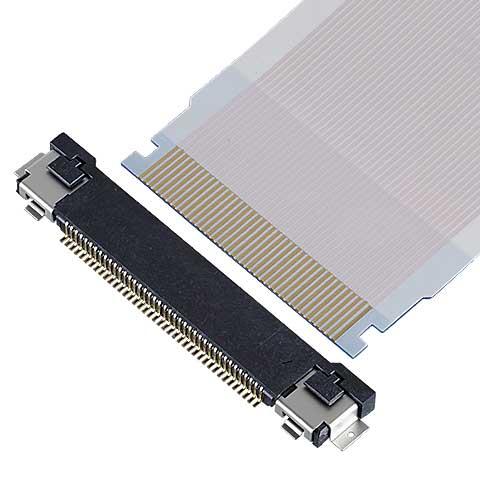

I-PEX 0.5mm间距20526系列自锁式FFC/FPC连接器是一款：自锁式, 水平插拔, 0.5 mm, FFC/FPC连接器,自动锁扣的设计便于操作,适用于手动或机 器人装配,垂直插拔款使用相同的FFC (EVAFLEX® 5-SE VT),EVAFLEX® 系列: 更多选择的自动锁扣连接器,接点间距(mm): 0.500,Height: 2.70 Max (2.40 Nom.) ,可提供Pin数: 10 15 22 30 40 45 50 60,嵌合类型: 水平的FFC/FPC连接器.
1、I-PEX 0.5mm间距20526系列自锁式FFC/FPC连接器的主要产品详情：
自动锁扣的设计便于操作,适用于手动或机 器人装配,自带锁扣功能，简化插拔作业:
垂直插拔款使用相同的FFC (EVAFLEX® 5-SE VT):
EVAFLEX® 系列: 更多选择的自动锁扣连接器:
------------------------------------------------------------------------------------------------
2、I-PEX 0.5mm间距20526系列自锁式FFC/FPC连接器的技术参数：
| Product Type | 自动锁扣 |
| 嵌合类型 | 水平 |
| Contact pitch | 0.50 mm |
| Height | 2.70 Max (2.40 Nom.) , |
| Depth | 5.90 mm |
| Width Formula | 13.1+(0.5*?P) mm |
| Pin count | 10 15 22 30 40 45 50 60 |
| FPC/FFC Thickness | 0.3 |
| Current rating | 0.5A / Signal pin |
| Full shielding (ZenShield®) | No |
| Mechanical lock | Yes |
| Shielded FPC / FFC | No |
------------------------------------------------------------------------------------------------
3、I-PEX 0.5mm间距20526系列自锁式FFC/FPC连接器的主要型号/料号：
EVAFLEX 5-SE RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number |
| EVAFLEX 5-SE | 10 | 20526-010E-01 |
| 15 | 20526-015E-01 | |
| 22 | 20526-022E-01 | |
| 30 | 20526-030E-01 | |
| 40 | 20526-040E-01 | |
| 45 | 20526-045E-01 | |
| 50 | 20526-050E-01 | |
| 60 | 20526-060E-01 |
------------------------------------------------------------------------------------------------
