分类：连接器产品

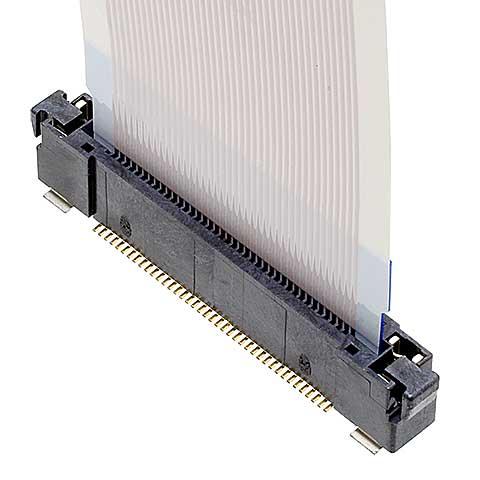

I-PEX 0.5mm间距20539系列垂直插拔FFC/FPC连接器是一款：自动锁扣，垂直插拔，0.5 mm 间距的FFC/FPC连接器,自动锁扣的设计便于操作,适用于手动或机 器人装配,水平插拔款使用相同的FFC (EVAFLEX® 5-SE),EVAFLEX® 系列: 更多选择的自动锁扣连接器,接点间距(mm): 0.500,Height: 6.30 Max (6.00 Nom.) ,可提供Pin数: 16 22 24 26 30 40 45 50 60 80,嵌合类型: 垂直的FFC/FPC连接器.
1、I-PEX 0.5mm间距20526系列自锁式FFC/FPC连接器的主要产品详情：
自动锁扣的设计便于操作,适用于手动或机 器人装配,带锁扣功能，简化插拔作业:
水平插拔款使用相同的FFC (EVAFLEX® 5-SE):
EVAFLEX® 系列: 更多选择的自动锁扣连接器:
------------------------------------------------------------------------------------------------
2、I-PEX 0.5mm间距20539系列垂直插拔FFC/FPC连接器的技术参数：
| Product Type | 自动锁扣 |
| 嵌合类型 | 垂直 |
| Contact pitch | 0.50 mm |
| Height | 6.30 Max (6.00 Nom.) , |
| Depth | 4.50 mm |
| Width Formula | 11.5+(0.5*?P) mm |
| Pin count | 16 22 24 26 30 40 45 50 60 80 |
| FPC/FFC Thickness | 0.3 |
| Current rating | 0.5A / Signal pin |
| Full shielding (ZenShield®) | No |
| Mechanical lock | Yes |
| Shielded FPC / FFC | No |
------------------------------------------------------------------------------------------------
3、I-PEX 0.5mm间距20539系列垂直插拔FFC/FPC连接器的主要型号/料号：
EVAFLEX 5-SE-VT RECOMMENDED PART NUMBERS
| Pin count | Part Number |
| 16 | 20539-016E-01 |
| 22 | 20539-022E-01 |
| 24 | 20539-024E-01 |
| 26 | 20539-026E-01 |
| 30 | 20539-030E-01 |
| 40 | 20539-040E-01 |
| 45 | 20539-045E-01 |
| 50 | 20539-050E-01 |
| 60 | 20539-060E-01 |
| 80 | 20539-080E-01 |
------------------------------------------------------------------------------------------------
4、日本I-PEX连接器-I-PEX 0.5mm间距20539系列垂直插拔FFC/FPC连接器 此产品销售商：
世贸电子产品网-代理销售【I-PEX连接器--I-PEX 0.5mm间距20539系列垂直插拔FFC/FPC连接器】以及第3项内容中料号/型号 表格清单内的所有连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
