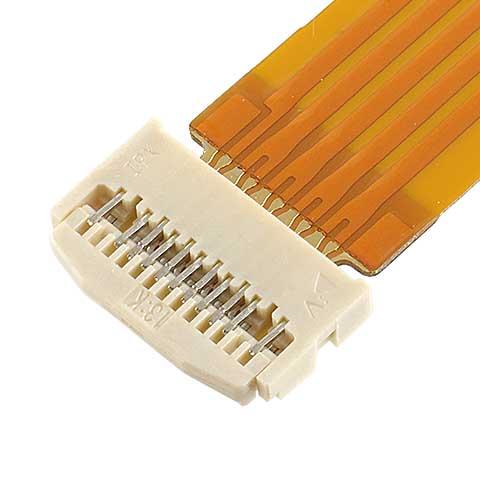

I-PEX 0.3mm间距20599系列后锁式FFC/FPC连接器是一款：机械锁扣，低背(高度= 0.9 mm)，0.3 mm间距, 水平插拔, 后锁式;特有机械锁扣提供更大FPC保持力;独特的结构，防止端子变形;在没有插入 FPC 的情况下闭合钢琴盖，连接器仍可使用;接点间距(mm): 0.300;Height: 1.00 Max (0.90 Nom.) ,;可提供Pin数: 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 51 53 57 61 71;嵌合类型: 水平的FFC/FPC连接器.
1、I-PEX 0.3mm间距20599系列后锁式FFC/FPC连接器的主要产品详情：
特有机械锁扣提供更大FPC保持力:
独特的结构，防止端子变形:
在没有插入 FPC 的情况下闭合钢琴盖，连接器仍可使用:
------------------------------------------------------------------------------------------------
2、I-PEX 0.3mm间距20599系列后锁式FFC/FPC连接器的技术参数：
| Product Type | 后锁式 |
| 嵌合类型 | 水平 |
| Contact pitch | 0.30 mm |
| Height | 1.00 Max (0.90 Nom.) , |
| Depth | 3.50 mm |
| Width Formula | 2.1+(0.3*?P) mm |
| Pin count | 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 51 53 57 61 71 |
| FPC/FFC Thickness | 0.2 |
| Current rating | 0.3A / Signal pin |
| Full shielding (ZenShield®) | No |
| Mechanical lock | Yes |
------------------------------------------------------------------------------------------------
3、I-PEX 0.3mm间距20599系列后锁式FFC/FPC连接器的主要型号/料号：
MINIFLEX 3-BFN LK RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number |
| MINIFLEX 3-BFN LK Standard size actuator | 9 | 20599-009E-01 |
| 11 | 20599-011E-01 | |
| 13 | 20599-013E-01 | |
| 15 | 20599-015E-01 | |
| 17 | 20599-017E-01 | |
| 19 | 20599-019E-01 | |
| 21 | 20599-021E-01 | |
| 23 | 20599-023E-01 | |
| 25 | 20599-025E-01 | |
| 27 | 20599-027E-01 | |
| 29 | 20599-029E-01 | |
| 31 | 20599-031E-01 | |
| 33 | 20599-033E-01 | |
| 35 | 20599-035E-01 | |
| 37 | 20599-037E-01 | |
| MINIFLEX 3-BFN LK Long size actuator | 51 | 20584-051E-01 |
| 53 | 20584-053E-01 | |
| 57 | 20584-057E-01 | |
| 61 | 20584-061E-01 | |
| 71 | 20584-071E-01 |
OTHER MINIFLEX 3-BFN LK PART NUMBERS
| Part Number Description+H1H105:J134 | Pin count | Part Number |
| MINIFLEX 3-BFN LK Standard size actuator | 9 | 20742-009E-01 |
| 11 | 20742-011E-01 | |
| 11 | 20745-011E-01 | |
| 13 | 20742-013E-01 | |
| 15 | 20742-015E-01 | |
| 17 | 20742-017E-01 | |
| 19 | 20742-019E-01 | |
| 21 | 20742-021E-01 | |
| 23 | 20742-023E-01 | |
| 25 | 20742-025E-01 | |
| 27 | 20742-027E-01 | |
| 29 | 20742-029E-01 | |
| 31 | 20742-031E-01 | |
| 33 | 20742-033E-01 | |
| 35 | 20742-035E-01 | |
| 37 | 20742-037E-01 | |
| MINIFLEX 3-BFN LK Long size actuator | 29 | 20744-029E-01 |
| 31 | 20744-031E-01 | |
| 35 | 20744-035E-01 | |
| 37 | 20744-037E-01 | |
| 40 | 20744-040E-01 | |
| 41 | 20744-041E-01 | |
| 45 | 20744-045E-01 | |
| 47 | 20744-047E-01 | |
| 51 | 20744-051E-01 | |
| 53 | 20744-053E-01 | |
| 57 | 20744-057E-01 | |
| 61 | 20744-061E-01 | |
| 71 | 20744-071E-01 | |
| MINIFLEX 3-BFN LK Long size actuator | 29 | 20584-029E-01 |
| 31 | 20584-031E-01 | |
| 35 | 20584-035E-01 | |
| 37 | 20584-037E-01 | |
| 40 | 20584-040E-01 | |
| 41 | 20584-041E-01 | |
| 45 | 20584-045E-01 | |
| 47 | 20584-047E-01 |
------------------------------------------------------------------------------------------------
4、日本I-PEX连接器--I-PEX 0.3mm间距20599系列后锁式FFC/FPC连接器 此产品销售商：
世贸电子产品网-代理销售【I-PEX连接器--I-PEX 0.3mm间距20599系列后锁式FFC/FPC连接器】以及第3项内容中料号/型号和表格清单内的所有连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
①、世贸电子产品网是由苏州汇成元电子科技有限公司与昆山杰康富精密电子有限公司共同合资开发以及众多连接器|线束|线缆生产企业协助建立的一个生产与销售连接器|线束|线缆产品的销售平台。②、本公司提供《连接器产品》及《线束线缆产品》栏目内所有发布的 连接器|线束|线缆 产品，如有需要请联系我们！③、如贵司有《产业制造商》与《产业资讯》栏目中发布的品牌/产品内的相关资源与产品，请及时与我们联系，相互合作共赢！
