I-PEX连接器-提供I-PEX 0.4mm间距20588系列超低背FFC/FPC连接器

分类:连接器产品

专业代理销售提供:连接器|线束|线缆产品

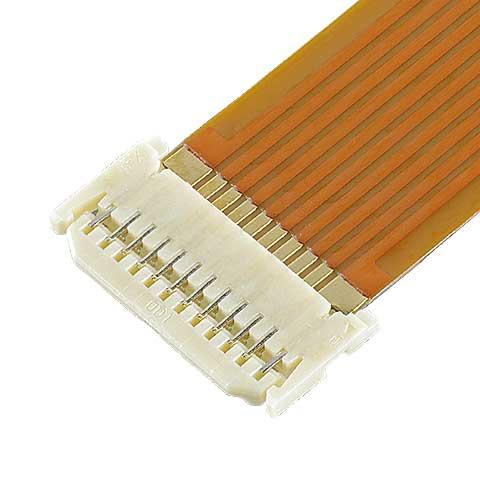

I-PEX 0.4mm间距20588系列超低背FFC/FPC连接器是一款:超低背(高度= 0.5 mm),0.4 mm间距, 水平插拔, 后锁式;超薄型产品,高度0.5 mm;特有机械锁扣提供更大的FPC保持力;在没有插入 FPC 的情况下闭合钢琴盖,连接器仍可使用;接点间距(mm): 0.400;Height: 0.55 Max (0.50 Nom.);可提供Pin数: 4 6 8 10 12;嵌合类型: 水平FFC/FPC连接器.


1、I-PEX 0.4mm间距20588系列超低背FFC/FPC连接器的主要产品详情:

超薄型产品,高度0.5 mm:
特有机械锁扣提供更大的FPC保持力:
特有机械锁扣提供更大的 FPC 保持力
在没有插入 FPC 的情况下闭合钢琴盖,连接器仍可使用:

在没有插入 FPC 的情况下闭合钢琴盖,连接器仍可使用

------------------------------------------------------------------------------------------------

2、I-PEX 0.4mm间距20588系列超低背FFC/FPC连接器的技术参数:

Product Type后锁式
嵌合类型水平
Contact pitch0.40   mm
Height0.55 Max   (0.50 Nom.) ,
Depth3.00   mm
Width Formula1.90+(0.4*?P)   mm
Pin count4 6 8 10 12
FPC/FFC Thickness0.12
Current rating0.4A /   Signal pin
Full shielding (ZenShield®)No
Mechanical lockYes

------------------------------------------------------------------------------------------------

3、I-PEX 0.4mm间距20588系列超低背FFC/FPC连接器的主要型号/料号:

MINIFLEX 4-ST RECOMMENDED PART NUMBERS

Pin countPart Number
420588-004E-01
620588-006E-01
820588-008E-01
1020588-010E-01
1220588-012E-01

OTHER MINIFLEX 4-ST PART NUMBERS

Pin countPart Number
420751-004E-01
620751-006E-01
820751-008E-01
1020751-010E-01
1220751-012E-01

------------------------------------------------------------------------------------------------

4、日本I-PEX连接器--I-PEX 0.4mm间距20588系列超低背FFC/FPC连接器 此产品销售商:

世贸电子产品网-代理销售【I-PEX连接器--I-PEX 0.4mm间距20588系列超低背FFC/FPC连接器】以及第3项内容中料号/型号和表格清单内的所有连接器产品;如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案,欢迎通过下面方式联系我们.
