分类：连接器产品

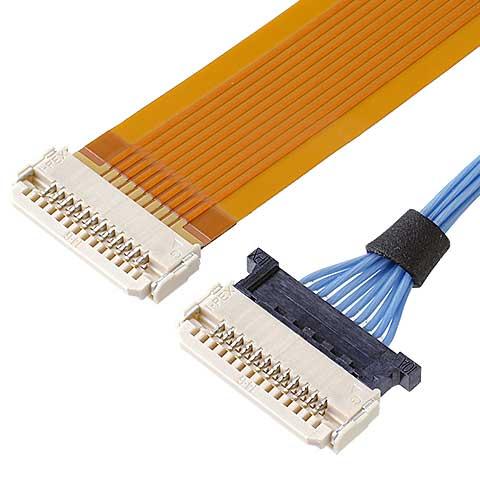

I-PEX 0.5mm间距20597系列电子线和FPC混用连接器是一款：电子线和FPC混用连接器，高度=1.0 mm，0.5 mm 间距, 水平插拔, 后锁式;同时支持电子线和FPC;超低高度1.0 mm;具有防止反插结构，可以减少作业失误;接点间距(mm): 0.500;Height: 1.10 Max (1.00 Nom.);可提供Pin数: 6 8 10;嵌合类型: 水平的FFC/FPC连接器.
1、I-PEX 0.5mm间距20597系列电子线和FPC混用连接器的主要产品详情：
同时支持电子线和FPC:
超低高度1.0 mm:
具有防止反插结构，可以减少作业失误:
------------------------------------------------------------------------------------------------
2、I-PEX 0.5mm间距20597系列电子线和FPC混用连接器的技术参数：
| 嵌合类型 | 水平 |
| Contact pitch | 0.50 mm |
| Height | 1.10 Max (1.00 Nom.) , |
| Depth | 5.39 mm |
| Width Formula | 3.7+(0.5*?P) mm |
| Pin count | 6 8 10 |
| Discrete Cable (AWG) | #34 |
| Current rating | 0.5A/pin FPC 0.7A/pin DW (AWG #34) |
| Full shielding (ZenShield®) | No |
| Mechanical lock | Yes |
| Other Features | 高保持力机械锁扣 |
------------------------------------------------------------------------------------------------
3、I-PEX 0.5mm间距20597系列电子线和FPC混用连接器的主要型号/料号：
DW5 RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number |
| PLUG | 6 | 20598-006T-02 |
| PLUG | 8 | 20598-008T-02 |
| PLUG | 10 | 20598-010T-02 |
| RECEPTACLE | 6 | 20597-006E-02 |
| RECEPTACLE | 8 | 20597-008E-02 |
| RECEPTACLE | 10 | 20597-010E-02 |
------------------------------------------------------------------------------------------------
4、日本I-PEX连接器--I-PEX 0.5mm间距20597系列电子线和FPC混用连接器 此产品销售商：
世贸电子产品网-代理销售【I-PEX连接器--I-PEX 0.5mm间距20597系列电子线和FPC混用连接器】以及第3项内容中料号/型号和表格清单内的所有连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
