分类：连接器产品

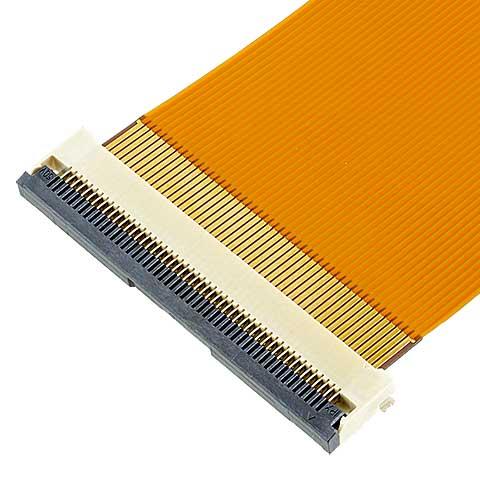

I-PEX 0.5mm间距20593系列后锁式FFC/FPC连接器是一款：封装和FPC尺寸兼容业内常规产品, 高度= 2.0 mm，0.5 mm间距, 水平插拔, 后锁式;封装和FPC尺寸兼容业内常规产品;全包围式钢琴盖防止异物和端子变形;在没有插入 FPC 的情况下闭合钢琴盖，连接器仍可使用;接点间距(mm): 0.500;Height: 2.20 Max (2.00 Nom.);可提供Pin数: 8 10 12 14 18 20 22 24 30 34 36 38 40 45 50;嵌合类型: 水平的FFC/FPC连接器.
1、I-PEX 0.5mm间距20593系列后锁式FFC/FPC连接器的主要产品详情：
封装和FPC尺寸兼容业内常规产品:
全包围式钢琴盖防止异物和端子变形:
在没有插入 FPC 的情况下闭合钢琴盖，连接器仍可使用:
------------------------------------------------------------------------------------------------
2、I-PEX 0.5mm间距20593系列后锁式FFC/FPC连接器的技术参数：
| Product Type | 后锁式 |
| 嵌合类型 | 水平 |
| Contact pitch | 0.50 mm |
| Height | 2.20 Max (2.00 Nom.) , |
| Depth | 5.90 mm |
| Width Formula | 3.5+(0.5*?P) mm |
| Pin count | 8 10 12 14 18 20 22 24 30 34 36 38 40 45 50 |
| FPC/FFC Thickness | 0.3 |
| Current rating | 0.5A / Signal pin |
| Full shielding (ZenShield®) | No |
| Mechanical lock | No |
------------------------------------------------------------------------------------------------
3、I-PEX 0.5mm间距20593系列后锁式FFC/FPC连接器的主要型号/料号：
MINIFLEX 5-BFN III RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number |
| MINIFLEX 5-BF III | 8 | 20593-008E-01 |
| 10 | 20593-010E-01 | |
| 12 | 20593-012E-01 | |
| 14 | 20593-014E-01 | |
| 18 | 20593-018E-01 | |
| 20 | 20593-020E-01 | |
| 22 | 20593-022E-01 | |
| 24 | 20593-024E-01 | |
| 30 | 20593-030E-01 | |
| 34 | 20593-034E-01 | |
| 36 | 20593-036E-01 | |
| 38 | 20593-038E-01 | |
| 40 | 20593-040E-01 | |
| 45 | 20593-045E-01 | |
| 50 | 20593-050E-01 |
OTHER MINIFLEX 5-BFN III PART NUMBERS
| Part Number Description | Pin count | Part Number |
| MINIFLEX 5-BF III | 60 | 20593-060E-01 |
------------------------------------------------------------------------------------------------
4、日本I-PEX连接器--I-PEX 0.5mm间距20593系列后锁式FFC/FPC连接器 此产品销售商：
世贸电子产品网-代理销售【I-PEX连接器--I-PEX 0.5mm间距20593系列后锁式FFC/FPC连接器】以及第3项内容中料号/型号和表格清单内的所有连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
