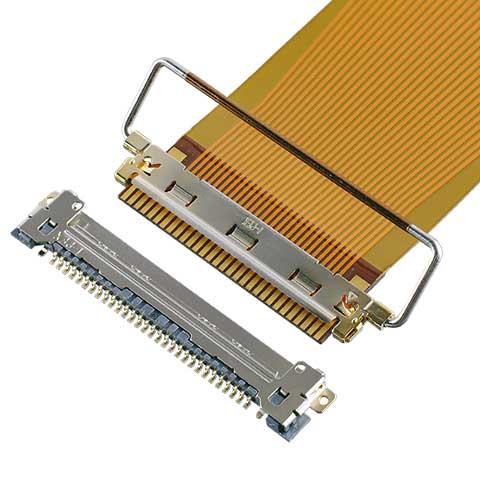

I-PEX 0.5mm间距20645系列带机械式锁扣FPC型公头连接器是一款:0.5 mm间距,水平对插款式,带机械式锁扣的 FPC 型公座连接器;机械锁扣防止连接器不完全嵌合/未嵌合及脱落;EMI 屏蔽和多点接地设计;I-PEX VS 系列多款连接器可选;接点间距(mm): 0.500;Height: 1.10 Max (1.00 Nom.);可提供Pin数: 30 40;嵌合类型: 水平对插式FPC型公头连接器.
1、I-PEX 0.5mm间距20645系列带机械式锁扣FPC型公头连接器的主要产品详情:
机械锁扣防止连接器不完全嵌合/未嵌合及脱落:
EMI 屏蔽和多点接地设计:
I-PEX VS 系列多款连接器可选:
------------------------------------------------------------------------------------------------
2、I-PEX 0.5mm间距20645系列带机械式锁扣FPC型公头连接器的技术参数:
嵌合类型 | 水平 |
Contact pitch | 0.50 mm |
Height | 1.10 Max (1.00 Nom.) , |
Depth | 5.97 mm |
Width Formula | 6.15+(0.5*?p) mm |
Pin count | 30 40 |
FPC/FFC Thickness | 0.28 |
Current rating | 0.3A / Signal pin |
Full shielding (ZenShield®) | No |
Mechanical lock | Yes |
Shielded FPC / FFC | Yes |
Other Features | 屏蔽式FFC/FPC 高保持力机械锁扣 |
------------------------------------------------------------------------------------------------
3、I-PEX 0.5mm间距20645系列带机械式锁扣FPC型公头连接器的主要型号/料号:

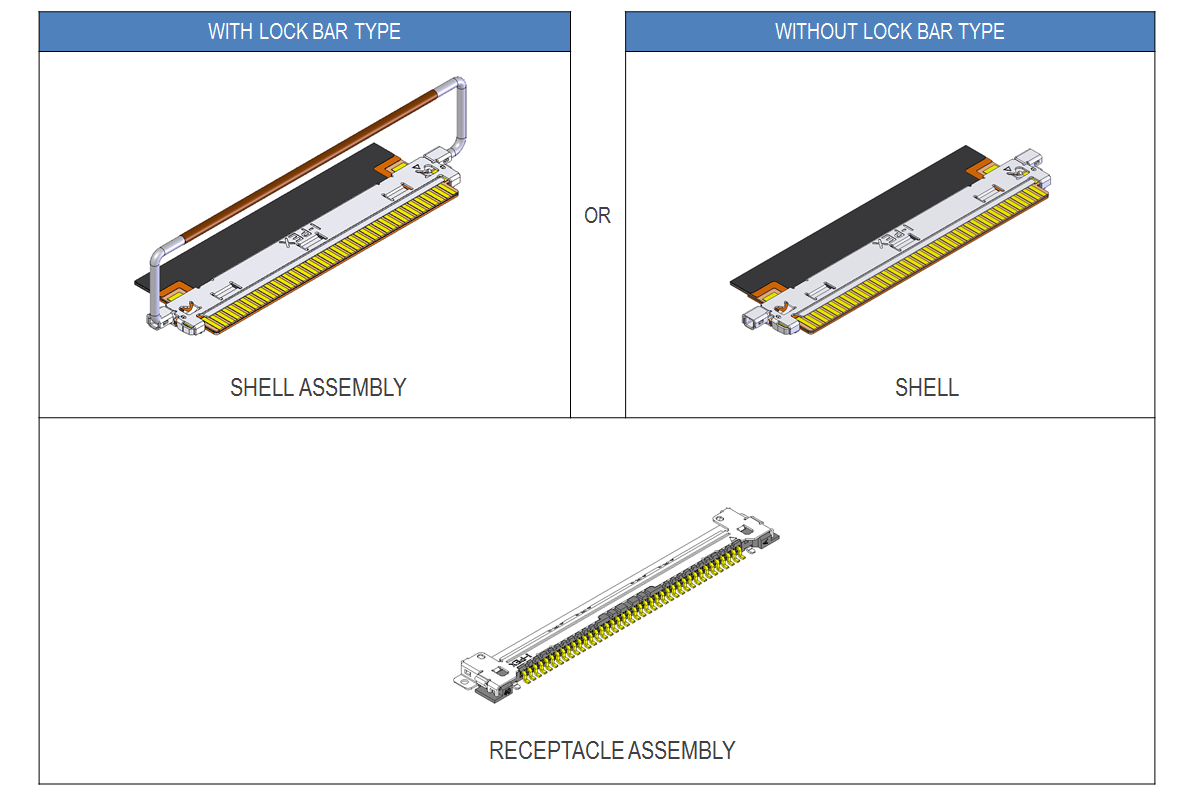

CABLINE-VSF RECOMMENDED PART NUMBERS
Part Number Description | Pin count | Part Number | |
SHELL ASSEMBLY (WITH LOCK BAR) | 30 | 20645-030T-01 | |
40 | 20645-040T-01 | ||
RECEPTACLE | 30 | 20455-030E-76 | |
40 | 20455-040E-76 |
OTHER CABLINE-VSF PART NUMBERS
Part Number Description | Pin count | Part Number | |
SHELL (WITHOUT LOCK BAR) | 30 | 3049-0301 | |
40 | 3049-0401 | ||
RECEPTACLE | 30 | 20455-030E-02 | |
30 | 20455-030E-12 | ||
30 | 20455-030E-14 | ||
30 | 20455-030E-66 | ||
30 | 20455-030E-68 | ||
30 | 20455-030E-78 | ||
30 | 20455-030E-89 | ||
30 | 20455-030E-99 | ||
40 | 20455-040E-02 | ||
40 | 20455-040E-12 | ||
40 | 20455-040E-14 | ||
40 | 20455-040E-66 | ||
40 | 20455-040E-68 | ||
40 | 20455-040E-78 | ||
40 | 20455-040E-89 | ||
40 | 20455-040E-99 |
------------------------------------------------------------------------------------------------
4、日本I-PEX连接器--I-PEX 0.5mm间距20645系列带机械式锁扣FPC型公头连接器 此产品销售商:
世贸电子产品网-代理销售【I-PEX连接器--I-PEX 0.5mm间距20645系列带机械式锁扣FPC型公头连接器】以及第3项内容中料号/型号和表格清单内的所有连接器产品;如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案,欢迎通过下面方式联系我们.
