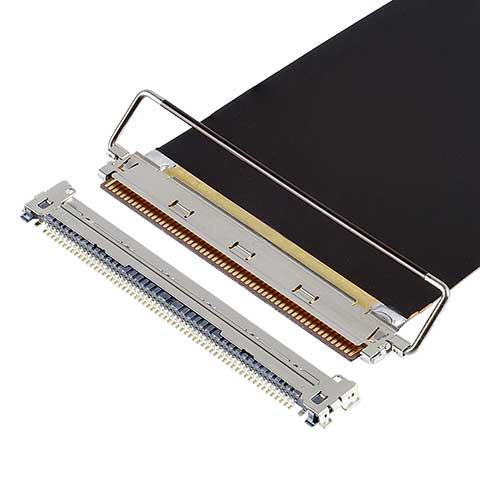

I-PEX 0.4mm间距20858系列带机械式锁扣FPC型公座连接器是一款：0.4 mm 间距, 水平对插方式,带机械式锁扣的 FPC 型公座连接器;机械锁扣防止连接器不完全嵌合及脱落/未嵌合;EMI 屏蔽和多点接地设计;CABLINE®-CA 系列多款连接器可选;接点间距(mm): 0.400;Height: 1.10 Max (1.00 Nom.);可提供Pin数: 40 60;嵌合类型: 水平带机械式锁扣FPC型公座连接器.
1、I-PEX 0.4mm间距20858系列带机械式锁扣FPC型公座连接器的主要产品详情：
机械锁扣防止连接器不完全嵌合及脱落/未嵌合:
EMI 屏蔽和多点接地设计:
CABLINE®-CA 系列多款连接器可选:
------------------------------------------------------------------------------------------------
2、I-PEX 0.4mm间距20858系列带机械式锁扣FPC型公座连接器的技术参数：
| 嵌合类型 | 水平 |
| Contact pitch | 0.40 mm |
| Height | 1.10 Max (1.00 Nom.) , |
| Depth | 6.06 mm |
| Width Formula | 5.75 + (0.4 * ?p) mm |
| Pin count | 40 60 |
| FPC/FFC Thickness | 0.26 |
| Current rating | 0.3A / Signal pin |
| Full shielding (ZenShield®) | No |
| Mechanical lock | Yes |
| Shielded FPC / FFC | Yes |
------------------------------------------------------------------------------------------------
3、I-PEX 0.4mm间距20858系列带机械式锁扣FPC型公座连接器的主要型号/料号：

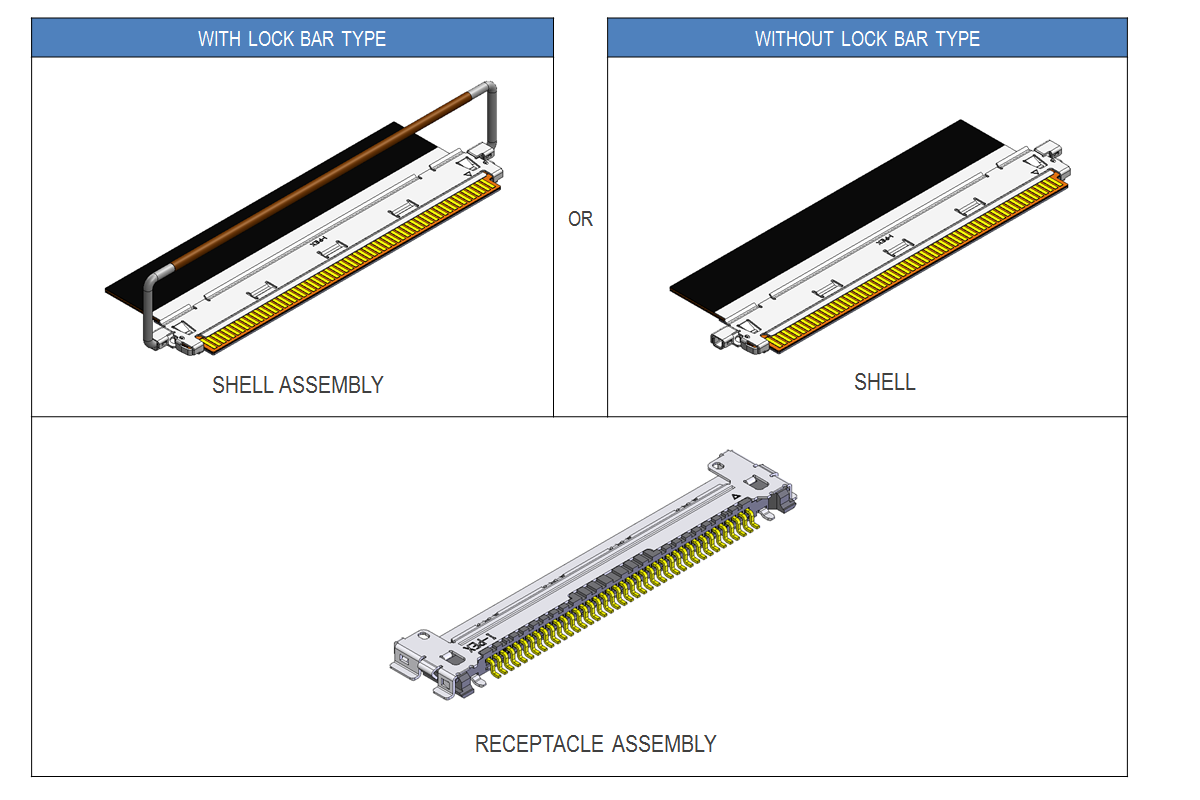

CABLINE-CAF RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number | |
| SHELL ASSEMBLY (WITH LOCK BAR) | 40 | 20858-040T-01 | |
| 60 | 20858-060T-01 | ||
| RECEPTACLE | 40 | 20525-040E-02 | |
| 60 | 20525-060E-02 | ||
CABLINE-CAF PART NUMBERS
| Part Number Description | Pin count | Part Number | |
| SHELL (WITHOUT LOCK BAR) | 40 | 3437-0401 | |
| 60 | 3437-0601 | ||
------------------------------------------------------------------------------------------------
