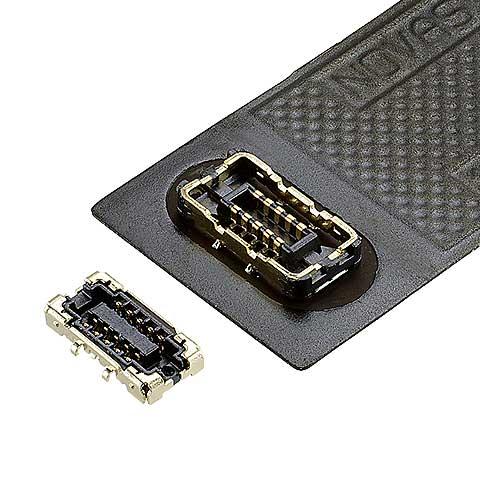

I-PEX 0.35mm间距20865系列高速全屏蔽板对板连接器是一款：适用于5G mmWave天线模块和设备，全屏蔽和窄款设计，电源采用科森合金端子，0.35 mm pitch, 高度 0.7 mm;高频，高速传输应用的理想选择 (5G 毫米波, USB4 / Thunderbolt 3等);ZenShield®的全屏蔽设计，降低了5G应用的EMC;窄款低背，全屏蔽板对板连接器;接点间距(mm): 0.350;Height: 0.75 Max (0.70 Nom.);可提供Pin数: 10 20 30;频率范围: Up to 15 GHz板对板连接器.
1、I-PEX 0.35mm间距20865系列高速全屏蔽板对板连接器的主要产品详情：
高频，高速传输应用的理想选择 (5G 毫米波, USB4 / Thunderbolt 3等):
ZenShield®的全屏蔽设计，降低了5G应用的EMC,NOVASTACK 35-HDN_全屏蔽设计，减少5G应用带来的电磁干扰:
窄款低背，全屏蔽板对板连接器:
------------------------------------------------------------------------------------------------
2、I-PEX 0.35mm间距20865系列高速全屏蔽板对板连接器的技术参数：
| Contact pitch | 0.35 mm |
| Height | 0.75 Max (0.70 Nom.) , |
| Pin count | 10 20 30 |
| Depth | 2.15 mm |
| Width Formula | 10pin: 4.15 mm / 30pin: 7.90 mm |
| Contact type | signal pins only |
| Current rating | 1.0A / Signal pin |
| Applicable Standards (Reference Only) | USB4 (20 Gbps/lane) USB 3.1 Gen 2 (10 Gbps) USB 3.1 Gen 1 (5 Gbps) |
| Full shielding (ZenShield®) | Yes |
| Other Features | Fully shielded |
------------------------------------------------------------------------------------------------
3、I-PEX 0.35mm间距20865系列高速全屏蔽板对板连接器的主要型号/料号：
NOVASTACK 35-HDN RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number |
| PLUG | 10 | 20864-010E-01 |
| 20 | 20864-020E-01 | |
| 30 | 20864-030E-01 | |
| RECEPTACLE | 10 | 20865-010E-03 |
| 20 | 20865-020E-03 | |
| 30 | 20865-030E-03 |
OTHER NOVASTACK 35-HDN PART NUMBERS
| Part Number Description | Pin count | Part Number |
| RECEPTACLE | 10 | 20865-010E-01 |
| 30 | 20865-030E-01 |
------------------------------------------------------------------------------------------------
