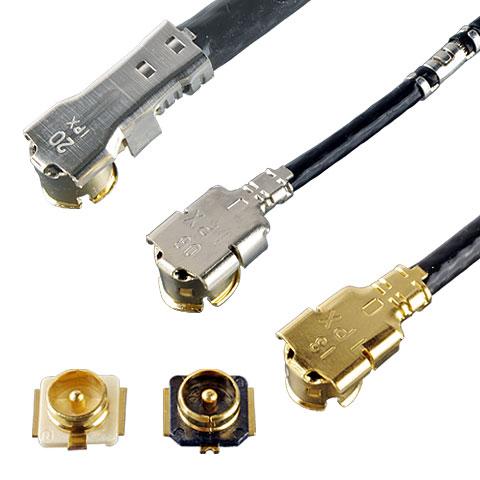

I-PEX 20278系列频率高达9 GHz的RF射频连接器是一款：支持频率高达9 GHz，更大嵌合高度为3.0 mm;i-Fit®是一种无焊料的极细同轴线端子技术， i-Fit®提供稳定的性能;对应9 GHz的高性能小型连接器;可提供的极细同轴线外径O.D. : 2.0 mm,1.80 mm, 1.37 mm, 1.32 mm, 1.13 mm, 0.81 mm;Height: 2.50 Max 3.00 Max;频率范围: Up to 9 GHz;极细同轴线(AWG): #30 (O.D. 1.80 mm) #30 (O.D. 1.37 mm) #32 (O.D. 1.32 mm) #32 (O.D. 1.13 mm) #36 (O.D. 0.81 mm)的RF射频连接器.
1、I-PEX 20278系列频率高达9 GHz的RF射频连接器的主要产品详情：
i-Fit®是一种无焊料的极细同轴线端子技术， i-Fit®提供稳定的性能:
对应9 GHz的高性能小型连接器:
可提供的极细同轴线外径O.D. : 2.0 mm,1.80 mm, 1.37 mm, 1.32 mm, 1.13 mm, 0.81 mm:
------------------------------------------------------------------------------------------------
2、I-PEX 20278系列频率高达9 GHz的RF射频连接器的技术参数：
| Product Type | Coaxial RF Connector |
| Height | 2.50 Max 3.00 Max |
| SMT Size (mm) | 3.1 x 3.0 mm |
| Frequency range | Up to 9 GHz |
| V.S.W.R. | VSWR (DC~3GHz) 1.3 VSWR (3GHz~6GHz) 1.5 VSWR (6GHz~9GHz) 1.9 |
| Applicable Standards (Reference Only) | 5G sub6 IEEE802.11b IEEE802.11a IEEE802.11g Wi-Fi 4 Wi-Fi 5 Wi-Fi 6 Wi-Fi 6E LTE / LTE-Advanced LPWA Bluetooth GPS |
| Full shielding (ZenShield®) | No |
| Mechanical lock | No |
------------------------------------------------------------------------------------------------
3、I-PEX 20278系列频率高达9 GHz的RF射频连接器的主要型号/料号：
MHF I RECOMMENDED PART NUMBERS
| Part Number Description | Part Number |
| MHF I PLUG O.D. 0.81 mm / AWG 36 (Au plating) | 20278-112R-08 |
| MHF I PLUG O.D. 1.13 mm / AWG 32 (Au plating) | 20278-112R-13 |
| MHF I PLUG O.D. 1.80 mm / AWG 30 (Au plating) | 20278-112R-18 |
| MHF I PLUG O.D. 1.32 mm / AWG 32 (Au plating) | 20278-112R-32 |
| MHF I PLUG O.D. 1.37 mm / AWG 30 (Au plating) | 20351-112R-37 |
| MHF I PLUG O.D. 2.00 mm / AWG 26 (Ni top plating) | 20767-001R-20 |
| MHF I RECEPTACLE | 20279-001E-03 |
OTHER MHF I PART NUMBERS
| Part Number Description | Part Number |
| MHF I PLUG (Au plating) | 20278-101R-08 |
| MHF I PLUG (Au plating) | 20308-112R-13 |
| MHF I PLUG (Au plating) | 20308-212R-37 |
| MHF I PLUG (Au plating) | 20351-111R-37 |
| MHF I PLUG (Au plating) | 20351-312R-37 |
| MHF I PLUG (SMOOTH INSERT TYPE/Au plating) | 20631-112R-08 |
| MHF I PLUG (SMOOTH INSERT TYPE/Au plating) | 20631-112R-13 |
| MHF I PLUG (SMOOTH INSERT TYPE/Au plating) | 20631-112R-32 |
| MHF I PLUG (SMOOTH INSERT TYPE/Au plating) | 20631-112R-37 |
| MHF I PLUG (SMOOTH INSERT TYPE/Ni top plating) | 20670-001R-08 |
| MHF I PLUG (SMOOTH INSERT TYPE/Ni top plating) | 20670-001R-13 |
| MHF I PLUG (SMOOTH INSERT TYPE/Ni top plating) | 20670-001R-18 |
| MHF I PLUG (SMOOTH INSERT TYPE/Ni top plating) | 20670-001R-32 |
| MHF I PLUG (SMOOTH INSERT TYPE/Ni top plating) | 20670-001R-37 |
| MHF I PLUG (Ni top plating) O.D. 1.13 mm / AWG 32 | 20278-212R-13 |
| MHF I PLUG (Ni top plating) O.D. 1.37 mm / AWG 30 | 20351-212R-37 |
| MHF I PLUG | 20797-112R-13 |
| MHF I PLUG | 20797-112R-32 |
| MHF I PLUG | 20797-112R-37 |
| MHF I&II RECEPTACLE (2.5K pcs/reel, Paper reel) | 20279-001E-01 |
| MHF I&II RECEPTACLE (10K pcs/reel, Plastic reel) | 20279-001E-05 |
| MHF I&II RECEPTACLE (4 pads type) | 20441-001E-01 |
| MHF I RECEPTACLE (for MHF I PLUG 20797) | 20803-001E |
| MHF I&II RECEPTACLE (2.5K pcs/reel, Paper reel) | 20279-001E-01 |
| MHF I&II RECEPTACLE (10K pcs/reel, Plastic reel) | 20279-001E-05 |
| MHF I&II RECEPTACLE (4 pads type) | 20441-001E-01 |
------------------------------------------------------------------------------------------------
4、日本I-PEX连接器--I-PEX 20278系列频率高达9 GHz的RF射频连接器 此产品销售商：
世贸电子产品网-代理销售【I-PEX连接器--I-PEX 20278系列频率高达9 GHz的RF射频连接器】以及第3项内容中料号/型号和表格清单内的所有连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
