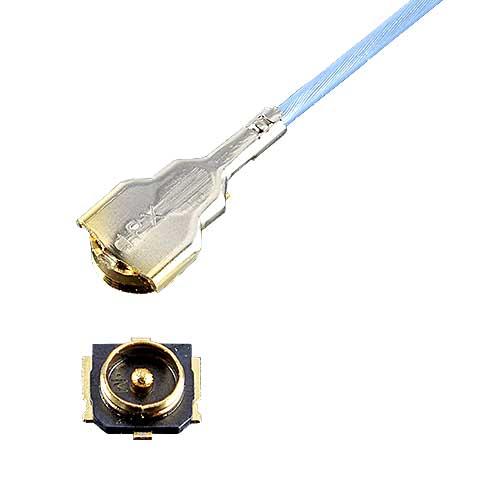

I-PEX 20711系列组合高度1.0mm的RF射频连接器是一款：低背设计，组合高度更大为1.0 mm max.，支持可达12 GHz;穿过12 GHz 的高性能小型连接器;MHF® 系列中更低高度的连接器;极细同轴线外径(AWG) : 0.81 mm (36), 0.64 mm (36), 0.48 mm (38);Height: 1.00 Max;频率范围: Up to 12 GHz Up to 6 GHz;极细同轴线(AWG): #35 (O.D. 0.81 mm) #36 (O.D. 0.64 mm) #36 (O.D. 0.81 mm) #38 (O.D. 0.48 mm)的组合高度1.0mm的RF射频连接器.
1、I-PEX 20711系列组合高度1.0mm的RF射频连接器的主要产品详情：
穿过12 GHz 的高性能小型连接器:
MHF® 系列中更低高度的连接器:
极细同轴线外径(AWG) : 0.81 mm (36), 0.64 mm (36), 0.48 mm (38):
------------------------------------------------------------------------------------------------
2、I-PEX 20711系列组合高度1.0mm的RF射频连接器的技术参数：
| Product Type | Coaxial RF Connector |
| Height | 1.00 Max |
| SMT Size (mm) | 2.0 x 2.0 mm |
| Frequency range | Up to 12 GHz Up to 6 GHz |
| V.S.W.R. | VSWR (DC~3GHz) 1.3 VSWR (3GHz~6GHz) 1.5 VSWR (6GHz~9GHz) 1.6 VSWR (9GHz~12GH) 1.8 |
| Applicable Standards (Reference Only) | 5G sub-6 IEEE802.11 b IEEE802.11 a IEEE802.11 g Wi-Fi 4 Wi-Fi 5 Wi-Fi 6 Wi-Fi 6E LTE LTE-Advanced LPWA Bluetooth GPS |
| Full shielding (ZenShield®) | No |
------------------------------------------------------------------------------------------------
3、I-PEX 20711系列组合高度1.0mm的RF射频连接器的主要型号/料号：
MHF 5 RECOMMENDED PART NUMBERS
| Part Number Description | Part Number |
| PLUG O.D. 0.81 mm cable (Single braided shield) | 20711-001R-81 |
| PLUG O.D. 0.64 mm cable (Spiral shield) | 20711-001R-81 |
| PLUG O.D. 0.46 mm cable (Spiral shield) | 20615-002R-48 |
| RECEPTACLE | 20566-001E-01 |
OTHER MHF 5 PART NUMBERS
| Part Number Description | Part Number |
| Au plating | 20567-001R-81 |
| Au plating | 20567-101R-81 |
| Au plating | 20615-001R-48 |
| Au plating | 20669-001R-81 |
| H=1.3 mm O.D. 1.13 mm cable | 20668-001R-13 |
------------------------------------------------------------------------------------------------
4、日本I-PEX连接器--I-PEX 20711系列组合高度1.0mm的RF射频连接器 此产品销售商：
世贸电子产品网-代理销售【I-PEX连接器--I-PEX 20711系列组合高度1.0mm的RF射频连接器】以及第3项内容中料号/型号和表格清单内的所有连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
