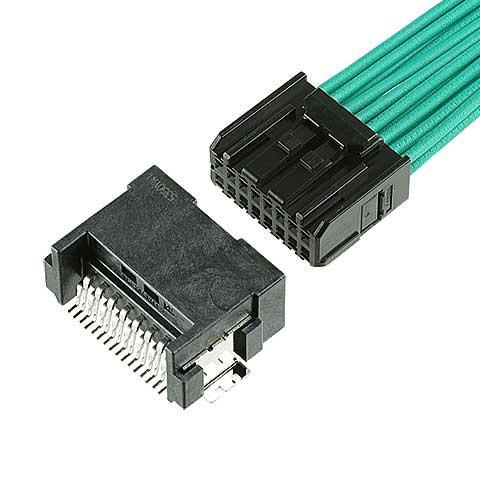

I-PEX V0015系列车规及工业级别的SMT连接器是一款：耐热、耐振，水平插拔， SMT 连接器;高耐热性和抗振动性，适用于高接触可靠性应用;独特的嵌入式弹簧接线端子，提供长期稳定的电气连接;适用车规及工业级别的行业应用;接点间距(mm): 2.000;Height: 7.40 Max 10.90 Max;可提供Pin数: 3 6 8 12 16 20 32;嵌合类型: 水平的车规及工业级别的SMT连接器.
1、I-PEX V0015系列车规及工业级别的SMT连接器的主要产品详情：
高耐热性和抗振动性，适用于高接触可靠性应用:
独特的嵌入式弹簧接线端子，提供长期稳定的电气连接:
适用车规及工业级别的行业应用:
------------------------------------------------------------------------------------------------
2、I-PEX V0015系列车规及工业级别的SMT连接器的技术参数：
| 嵌合类型 | 水平 |
| Contact pitch | 2.00 mm |
| Height | 7.40 Max 10.90 Max |
| Depth | 21.15 mm |
| Width Formula | ISH : Single row=8.9+2.0*pin Double row=8.9+1.0*pin / ISHV : 10.1+1.0*pin mm |
| Pin count | 3 6 8 12 16 20 32 |
| Discrete Cable (AWG) | #20 #22 |
| Current rating | 4.5A per pin |
| Full shielding (ZenShield®) | No |
| Mechanical lock | Yes |
------------------------------------------------------------------------------------------------
3、I-PEX V0015系列车规及工业级别的SMT连接器的主要型号/料号：
ISH (Horizontal Type) RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number | Note | ||
| MALE CONNECTOR | SINGLE ROW | 3 | V0012-003E-001 | ||
| DOUBLE ROW | 6 | V0010-006E-001 | |||
| 8 | V0015-008E-002 | ||||
| 12 | V0015-012E-004 | ||||
| ISHV | 12 | V0025-012E-001 | LV214 | ||
| 16 | V0015-016E-001 | ||||
| ISHV | 16 | V0025-016E-001 | LV214 | ||
| 20 | V0015-020E-001 | ||||
| 32 | V0015-032E-001 | ||||
| FEMALE HOUSING | SINGLE ROW | 3 | V0013-91003-211 | ||
| DOUBLE ROW | 6 | V0016-91006-211 | |||
| 8 | V0020-91008-212 | ||||
| 12 | Ｖ0016-93012-211 | ||||
| ISHV | 12 | V0027-91012-211 | LV214 | ||
| 16 | V0016-91016-211 | ||||
| ISHV | 16 | V0027-91016-211 | LV214 | ||
| 20 | V0016-91020-211 | ||||
| 32 | V0016-91032-212 | ||||
| FEMALE RETAINER | DOUBLE ROW | 6 | V0016-92006-211 | ||
| 8 | V0027-92008-211 | ||||
| 12 | V0016-92012-211 | ||||
| ISHV | 12 | V0027-92012-211 | LV214 | ||
| 16 | V0020-92016-211 | ||||
| ISHV | 16 | V0027-92016-211 | LV214 | ||
| 20 | V0027-92020-211 | ||||
| 32 | V0027-92032-211 | ||||
| CABLE COVER | SINGLE ROW | 3 | V0013-92003-211 | ||
| DOUBLE ROW | 6 | V0011-93006-212 | |||
| REAR COVER | DOUBLE ROW | 12 | V0016-94012-611 | ||
| 20 | V0016-92020-611 | ||||
| TERMINAL (for FEMALE) | - | VT001-512 | |||
OTHER ISH (Horizontal Type) PART NUMBERS
| Part Number Description | Pin count | Part Number | |
| MALE CONNECTOR | DOUBLE ROW | 6 | V0010-006E-002 |
| 8 | V0015-008E-003 | ||
| 12 | V0015-012E-003 | ||
| 12 | V0015-012E-004 | ||
| FEMALE HOUSING | DOUBLE ROW | 6 | V0011-91006-211 |
| 6 | V0011-91006-212 | ||
| 6 | V0016-91006-212 | ||
| 8 | V0020-91008-213 | ||
| 12 | V0016-91012-212 | ||
| 12 | V0016-91012-214 | ||
| 12 | V0016-91012-215 | ||
| 12 | V0016-93012-211 | ||
| FEMALE RETAINER | DOUBLE ROW | 6 | V0011-92006-211 |
------------------------------------------------------------------------------------------------
