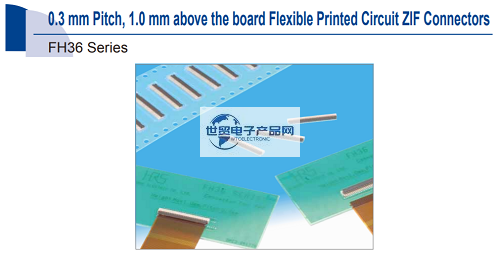

HRS|Hirose|日本广濑FH36系列FPC/FFC连接器是一款：0.3 mm引脚间距,1.0 mm板上高度，柔性印刷电路，零插入力连接器；其主要特点是：1. 低高度以及轻质量;2. PC板端易焊接;3. PCB板上导电迹线可以在连接器下运转;4. 易于FPC插入的结构以及可靠的电气连接性能;5. FPC保位装置;6. 接受标准 FPC厚度;7. 可通过自动化设备进行板上布局;8. 无卤素 * (FH36W系列);9. 500pcs per reel packing option available (For trial production).
1、HRS|Hirose|日本广濑FH36系列FPC/FFC连接器的主要产品规格详情：
| 连接器类型 | PIN数 |
| 插座 | 11, 15, 17, 19, 23, 25, 27, 29, 31, 33, 35, 39, 45, 51, 61 |
| 安装间距 | 其他PIN数 |
| 0.6 mm | 开口间距 |
| 连接器长度(间距方向) | 0.3 mm |
| 4.9, 6.1, 6.7, 7.3, 8.5, 9.1, 9.7, 10.3, 10.9, 11.5, 12.1, 13.3, 15.1, 16.9, 19.9 mm | (安装部分)列数 |
| 连接器高度 | 2 |
| 1.0 mm | 传输规格 |
| 连接器宽度(纵向) | 传输速度 |
| 2.75 mm | (Max.)使用温度范围 |
| 接触点位置 | 85 ℃ |
| 下接点 | (Min.)使用温度范围 |
| ZIF/Non-O ZIF/LIF | -55 ℃ |
| ZIF | (AC)额定电压 |
| 推荐的FFC/FPC | AC 30.0 V |
| FPC | (DC)额定电压 |
| FPC/FFC插入方向 | DC 30.0 V |
| 水平 | 额定电流 |
| 可动片方向 | 0.2 A |
| 正面 |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|日本广濑FH36系列FPC/FFC连接器主要料号/型号：
| FH36-15S-0.3SHW(99) | FH36-33S-0.3SHW(99) | FH36W-11S-0.3SHW(99) | FH36W-23S-0.3SHW(99) | FH36W-39S-0.3SHW |
| FH36-17S-0.3SHW(50) | FH36-35S-0.3SHW(50) | FH36W-15S-0.3SHW(50) | FH36W-25S-0.3SHW | FH36W-39S-0.3SHW |
| FH36-17S-0.3SHW(99) | FH36-35S-0.3SHW(99) | FH36W-15S-0.3SHW(99) | FH36W-27S-0.3SHW(50) | FH36W-51S-0.3SHW(50) |
| FH36-19S-0.3SHW(50) | FH36-45S-0.3SHW(50) | FH36W-17S-0.3SHW(50) | FH36W-27S-0.3SHW(99) | FH36W-51S-0.3SHW(99) |
| FH36-19S-0.3SHW(99) | FH36-45S-0.3SHW(99) | FH36W-17S-0.3SHW(99) | FH36W-31S-0.3SHW(50) | FH36W-61S-0.3SHW(50) |
| FH36-25S-0.3SHW(99) | FH36-51S-0.3SHW(99) | FH36W-19S-0.3SHW(50) | FH36W-31S-0.3SHW(99) | FH36W-61S-0.3SHW(99) |
| FH36-29S-0.3SHW(50) | FH36-61S-0.3SHW(99) | FH36W-19S-0.3SHW(99) | FH36W-33S-0.3SHW(50) | |
| FH36-29S-0.3SHW(99) | FH36W-11S-0.3SHW(50) | FH36W-23S-0.3SHW(50) | FH36W-33S-0.3SHW(99) |
------------------------------------------------------------------------------------------------
3、日本HRS连接器--HRS|Hirose|日本广濑FH36系列FPC/FFC连接器 此产品销售商：
世贸电子产品网-代理销售【日本HRS连接器--HRS|Hirose|日本广濑FH36系列FPC/FFC连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
①、世贸电子产品网是由苏州汇成元电子科技有限公司与昆山杰康富精密电子有限公司共同合资开发以及众多连接器|线束|线缆生产企业协助建立的一个生产与销售连接器|线束|线缆产品的销售平台。②、本公司提供《连接器产品》及《线束线缆产品》栏目内所有发布的 连接器|线束|线缆 产品，如有需要请联系我们！③、如贵司有《产业制造商》与《产业资讯》栏目中发布的品牌/产品内的相关资源与产品，请及时与我们联系，相互合作共赢！
