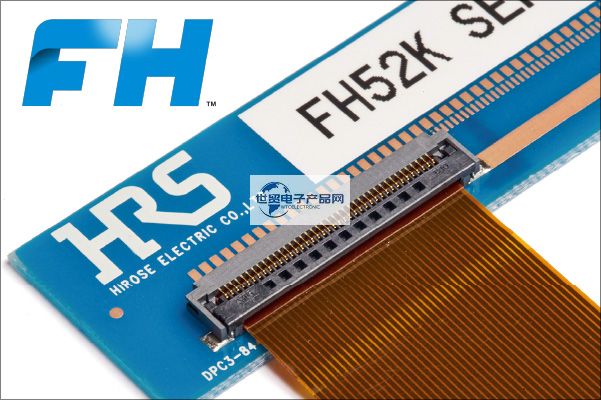

HRS连接器-提供HRS|Hirose|日本广濑FH52K系列2.0H FPC/FFC连接器

分类:连接器产品

专业代理销售提供:连接器|线束|线缆产品

HRS|Hirose|日本广濑FH52K系列FPC/FFC连接器是一款:0.5mm/1mm间距、2mm高、125℃耐热FPC/FFC连接器;其主要特点是:1.对应125℃耐高温,通过各种严苛车载试验条件;2.独特的端子设计实现牢固的锁扣构造;3.突片结构提高FPC/FFC保持力;4.L字型加强金属件提供容易的外观检查&提高剥离强度;5.连接器底面无禁止导线区域;6.对应自动实装;7.符合RoHS标准,无卤素产品;8.500pcs per reel packing option available (For trial production).


1、HRS|Hirose|日本广濑FH52K系列FPC/FFC连接器的主要产品规格详情:

连接器类型PIN数
插座6,   8, 10, 12, 15, 18, 20, 22, 24, 25, 26, 30, 32, 34, 40, 45, 50, 68, 80
安装间距其他PIN数
0.5, 1.0 mm开口间距
连接器长度(间距方向)0.5,   1.0 mm
8.1, 9.1, 10.1, 11.1, 12.6, 14.1, 15.1, 16.1, 17.1, 17.6, 18.1,   20.1, 21.1, 22.1, 25.1, 27.6, 30.1, 39.1, 45.1 mm(安装部分)列数
连接器高度1
2.0 mm传输规格
连接器宽度(纵向)MIPI   D-PHY ver. 1.2, HDMI 1.4a, eDP ver. 1.3
5.7 mm传输速度
接触点位置(Max.)使用温度范围
下接点125   ℃
ZIF/Non-O ZIF/LIF(Min.)使用温度范围
ZIF-40   ℃
推荐的FFC/FPC(AC)额定电压
FPC/FFC连接器AC   50.0 V
FPC/FFC插入方向(DC)额定电压
水平DC   50.0 V
可动片方向额定电流
正面0.5   A

------------------------------------------------------------------------------------------------

2、日本HRS|Hirose|日本广濑FH52K系列FPC/FFC连接器主要料号/型号:

FH52K-80S-0.5SH(05)FH52K-12(6)SA-1SHFH52K-50S-0.5SH(99)FH52K-6S-0.5SH(99)FH52K-32S-0.5SH(99)
FH52K-25S-0.5SHFH52K-12S-0.5SHFH52K-50S-0.5SHFH52K-6S-0.5SHFH52K-34S-0.5SH(99)
FH52K-26S-0.5SHFH52K-15S-0.5SHFH52K-20(10)SB-1SHFH52K-68S-0.5SHFH52K-32S-0.5SH
FH52K-45S-0.5SHFH52K-22S-0.5SHFH52K-20S-0.5SH(99)FH52K-8S-0.5SH(99)FH52K-34S-0.5SH
FH52K-18S-0.5SHFH52K-30S-0.5SHFH52K-20S-0.5SHFH52K-8S-0.5SHFH52K-10S-0.5SH
FH52K-24S-0.5SHFH52K-40S-0.5SHFH52K-10S-0.5SH(99)

------------------------------------------------------------------------------------------------

3、日本HRS连接器--HRS|Hirose|日本广濑FH52K系列FPC/FFC连接器 此产品销售商:

世贸电子产品网-代理销售【日本HRS连接器--HRS|Hirose|日本广濑FH52K系列FPC/FFC连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品;如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案,欢迎通过下面方式联系我们.
