HRS连接器-提供HRS|Hirose|日本广濑TF31系列下接触FPC/FFC连接器

分类:连接器产品

专业代理销售提供:连接器|线束|线缆产品

HRS|Hirose|日本广濑TF31系列下接触FPC/FFC连接器一款:0.5mm以及1.0mm引脚间距连接器,用于FFC/FPC;其主要特点是:1. 多种的高度以及引脚间距;2. FPC端抓持设计;3. FPC易插入结构;4. 防止制动分离;5. 制动保护;6. 更大化板上空间;7. 自动化板上布局电缆;8. 通过无铅认证,无卤素(※根据IEC61249-2-21的规定 Br/900ppm或更少,Cl/900 ppm 或更少,Br+Cl/1,500 ppm或更少);9. 500pcs per reel packing option available (For trial production).

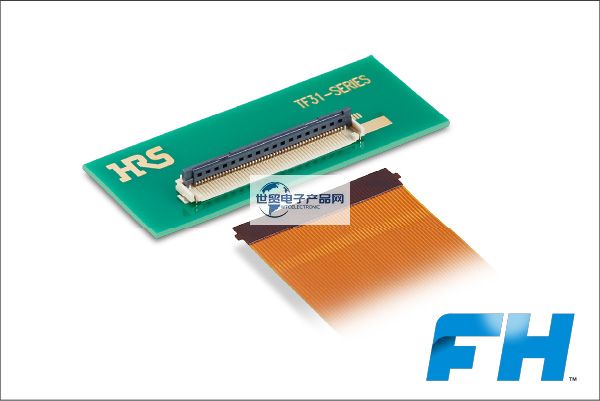

TF31 系列.jpg

1、HRS|Hirose|日本广濑TF31系列下接触FPC/FFC连接器的主要产品规格详情:

连接器类型PIN数
插座4,   6, 7, 8, 10, 12, 13, 14, 16, 17, 18, 20, 21, 22, 24, 25, 26, 28, 30, 32, 35,   36, 40, 45, 50, 53, 54, 55, 60
安装间距其他PIN数
0.5, 1.0 mm开口间距
连接器长度(间距方向)0.5,   1.0 mm
6.3, 7.3, 7.8, 8.3, 9.3, 10.3, 10.8, 11.3, 12.3, 12.8, 13.3,   14.3, 14.8, 15.3, 16.3, 16.8, 17.3, 18.3, 19.3, 20.3, 21.8, 22.3, 24.3, 26.8,   29.3, 30.3, 30.8, 31.3, 31.8, 34.3 mm(安装部分)列数
连接器高度1
1.75, 2.0 mm传输规格
连接器宽度(纵向)传输速度
5.7 mm(Max.)使用温度范围
接触点位置105   ℃
下接点(Min.)使用温度范围
ZIF/Non-O ZIF/LIF-40   ℃
ZIF(AC)额定电压
推荐的FFC/FPCAC   50.0 V
FPC/FFC连接器(DC)额定电压
FPC/FFC插入方向DC   50.0 V
水平额定电流
可动片方向0.5   A
正面

------------------------------------------------------------------------------------------------

2、日本HRS|Hirose|日本广濑TF31系列下接触FPC/FFC连接器主要料号/型号:

TF31-32(16)SB-1SHTF31-14S-0.5SHTF31-40S-0.5SHTF31-18S-0.5SHTF31-45S-0.5SH
TF31-53S-0.5SHTF31-16S-0.5SHTF31-45S-0.5SHTF31-20S-0.5SHTF31-4S-0.5SH
TF31-53S-0.5SHTF31-17S-0.5SHTF31-50S-0.5SHTF31-21S-0.5SHTF31-50S-0.5SH
TF31-54S-0.5SHTF31-18S-0.5SHTF31-6S-0.5SHTF31-22S-0.5SHTF31-55S-0.5SH
TF31-7S-0.5SHTF31-20S-0.5SHTF31-8S-0.5SHTF31-24S-0.5SHTF31-60(30)SB-1SH
TF31-25S-0.5SHTF31-21S-0.5SHTF31-4S-0.5SHTF31-26S-0.5SHTF31-60S-0.5SH
TF31-25S-0.5SHTF31-22S-0.5SHTF31-10(4)SA-1SHTF31-26S-1SHTF31-6S-0.5SH
TF31-54S-0.5SHTF31-24S-0.5SHTF31-10S-0.5SHTF31-28S-0.5SHTF31-6S-1SH
TF31-7S-0.5SHTF31-26S-0.5SHTF31-10S-1SHTF31-30S-0.5SHTF31-8S-0.5SH
TF31-55S-0.5SHTF31-28S-0.5SHTF31-12S-0.5SHTF31-32S-0.5SHTF31-8S-1SH
TF31-60S-0.5SHTF31-30S-0.5SHTF31-13S-0.5SHTF31-35S-0.5SHTF31-40S-0.5SH
TF31-10S-0.5SHTF31-32S-0.5SHTF31-14S-0.5SHTF31-36S-0.5SHTF31-17S-0.5SH
TF31-12S-0.5SHTF31-35S-0.5SHTF31-16S-0.5SHTF31-40(20)SB-1SHTF31-36S-0.5SH
TF31-13S-0.5SH



------------------------------------------------------------------------------------------------

3、日本HRS连接器--HRS|Hirose|日本广濑TF31系列下接触FPC/FFC连接器 此产品销售商:

世贸电子产品网-代理销售【日本HRS连接器--HRS|Hirose|日本广濑TF31系列下接触FPC/FFC连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品;如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案,欢迎通过下面方式联系我们.
