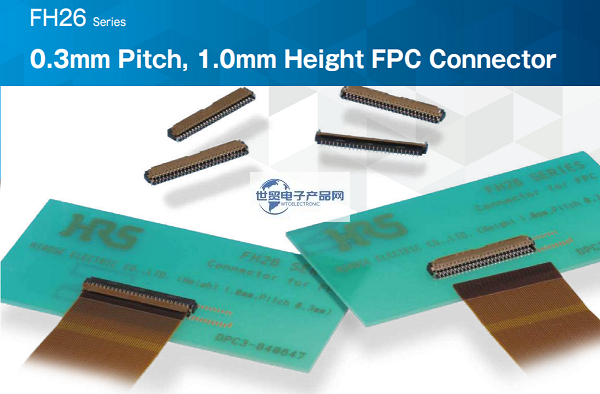

HRS|Hirose|日本广濑FH26系列1.0H下接触FPC/FFC连接器是一款：0.3mm引脚间距，1.0mm高的FPC连接器;其主要特点是：1.低高度，0.3mm引脚间距，FPC连接器;2.易于在印刷电路板上安装;3.全套模组结构有利于PCB的板上布局;4.零插入力一键式旋转机构;5.FPC易插入;6.匹配0.2mm的标准厚;7.支持自动化安装位置选取;8.无卤素;9.500pcs per reel packing option available (For trial production).
1、HRS|Hirose|日本广濑FH26系列1.0H下接触FPC/FFC连接器的主要产品规格详情：
| 连接器类型 | PIN数 |
| 插座 | 13, 15, 17, 19, 21, 23, 25, 27, 29, 31, 33, 35, 37, 39, 41, 45, 51, 55, 57, 61, 71 |
| 安装间距 | 其他PIN数 |
| 0.6 mm | 开口间距 |
| 连接器长度(间距方向) | 0.3 mm |
| 5.4, 6.0, 6.6, 7.2, 7.8, 8.4, 9.0, 9.6, 10.2, 10.8, 11.4, 12.0, 12.6, 13.2, 13.8, 15.0, 16.8, 18.0, 18.6, 19.8, 22.8 mm | (安装部分)列数 |
| 连接器高度 | 2 |
| 1.0 mm | 传输规格 |
| 连接器宽度(纵向) | 传输速度 |
| 3.2, 3.5 mm | (Max.)使用温度范围 |
| 接触点位置 | 85 ℃ |
| 下接点 | (Min.)使用温度范围 |
| ZIF/Non-O ZIF/LIF | -55 ℃ |
| ZIF | (AC)额定电压 |
| 推荐的FFC/FPC | AC 30.0 V |
| FPC | (DC)额定电压 |
| FPC/FFC插入方向 | DC 30.0 V |
| 水平 | 额定电流 |
| 可动片方向 | 0.2 A |
| 正面 |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|日本广濑FH26系列1.0H下接触FPC/FFC连接器主要料号/型号：
| FH26J-55S-0.3SHW | FH26W-19S-0.3SHW | FH26W-39S-0.3SHW | FH26W-17S-0.3SHW | FH26W-39S-0.3SHW |
| FH26W-27S-0.3SHW | FH26W-21S-0.3SHW | FH26W-41S-0.3SHW | FH26W-19S-0.3SHW | FH26W-41S-0.3SHW |
| FH26W-27S-0.3SHW | FH26W-23S-0.3SHW | FH26W-45S-0.3SHW | FH26W-21S-0.3SHW | FH26W-45S-0.3SHW |
| FH26W-29S-0.3SHW | FH26W-25S-0.3SHW | FH26W-51S-0.3SHW | FH26W-23S-0.3SHW | FH26W-51S-0.3SHW |
| FH26W-71S-0.3SHW | FH26W-29S-0.3SHW | FH26W-57S-0.3SHW | FH26W-25S-0.3SHW | FH26W-57S-0.3SHW |
| FH26J-55S-0.3SHW | FH26W-31S-0.3SHW | FH26W-61S-0.3SHW | FH26W-31S-0.3SHW | FH26W-61S-0.3SHW |
| FH26W-13S-0.3SHW | FH26W-33S-0.3SHW | FH26W-71S-0.3SHW | FH26W-33S-0.3SHW | FH26W-37S-0.3SHW |
| FH26W-15S-0.3SHW | FH26W-35S-0.3SHW | FH26W-13S-0.3SHW | FH26W-35S-0.3SHW | FH26W-15S-0.3SHW |
| FH26W-17S-0.3SHW | FH26W-37S-0.3SHW |
------------------------------------------------------------------------------------------------
