HRS连接器-提供HRS|Hirose|日本广濑FH30系列3.0mm高下接触FPC/FFC连接器

分类:连接器产品

专业代理销售提供:连接器|线束|线缆产品

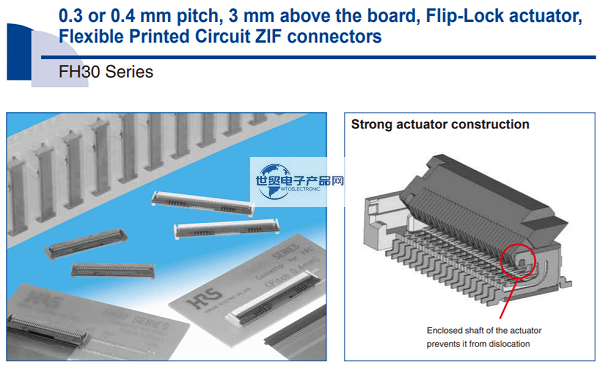

HRS|Hirose|日本广濑FH30系列3.0mm高下接触FPC/FFC连接器一款:0.3或0.4 mm间距,3 mm高度,Flip Lock致动器,挠性印制电路ZIF连接器;其主要特点是:1. 稳固制动保持力;2. 旋转翻盖式制动;3. FPC位置保持;4. 接受标准FPC厚度;5. 在PC板端易于焊接;6. 支持自动化设备进行电路板布局;7. PCB板上导电迹线可以在连接器下运转;8. 无卤素.


1、HRS|Hirose|日广濑FH30系列3.0mm高下接触FPC/FFC连接器的主要产品规格详情:

连接器类型PIN数
插座60,   80, 90, 96
安装间距其他PIN数
0.6, 0.8 mm开口间距
连接器长度(间距方向)0.3,   0.4 mm
21.9, 27.9, 30.9, 35.8, 42.2 mm(安装部分)列数
连接器高度2
3.0 mm传输规格
连接器宽度(纵向)传输速度
7.95 mm(Max.)使用温度范围
接触点位置85   ℃
下接点(Min.)使用温度范围
ZIF/Non-O ZIF/LIF-40   ℃
ZIF(AC)额定电压
推荐的FFC/FPCAC   30.0, 50.0 V
FPC(DC)额定电压
FPC/FFC插入方向DC   30.0, 50.0 V
水平额定电流
可动片方向0.15,   0.3 A
正面

------------------------------------------------------------------------------------------------

2、日本HRS|Hirose|日本广濑FH30系列3.0mm高下接触FPC/FFC连接器主要料号/型号:

FH30-60S-0.3SHW(05)FH30-80S-0.3SHW(05)FH30-90S-0.3SHW(05)FH30M-80S-0.4SHW(05)FH30M-96S-0.4SHW(05)
FH30-60S-0.3SHW(98)FH30-80S-0.3SHW(98)FH30-90S-0.3SHW(98)FH30M-80S-0.4SHW(98)FH30M-96S-0.4SHW(98)

------------------------------------------------------------------------------------------------

3、日本HRS连接器--HRS|Hirose|日本广濑FH30系列3.0mm高下接触FPC/FFC连接器 此产品销售商:

世贸电子产品网-代理销售【日本HRS连接器--HRS|Hirose|日本广濑FH30系列3.0mm高下接触FPC/FFC连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品;如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案,欢迎通过下面方式联系我们.
