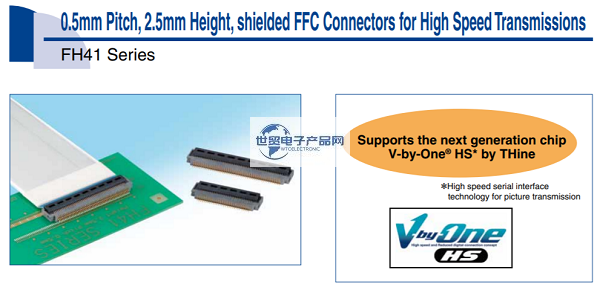

HRS|Hirose|日本广濑FH41系列0.5mm间距下接触FPC/FFC连接器是一款：0.5mm引脚间距,2.5mm板上高度,高速传输的屏蔽连接器;其主要特点是：1. 屏蔽FFC，与阻抗控制兼容;2. 阻抗变化100Ω±10%;3. 高可靠的连接,稳固的结构;4. 一键式制动;5. 支持自动化设备进行电路板布局;6. 无卤素.
1、HRS|Hirose|日本广濑FH41系列0.5mm间距下接触FPC/FFC连接器的主要产品规格详情：
| 连接器类型 | PIN数 |
| 插座 | 15, 20, 28, 30, 31, 40, 50, 60, 68 |
| 安装间距 | 其他PIN数 |
| 0.5 mm | 开口间距 |
| 连接器长度(间距方向) | 0.5 mm |
| 11.5, 14.0, 18.0, 19.0, 19.5, 24.0, 29.0, 34.0, 38.0 mm | (安装部分)列数 |
| 连接器高度 | 1 |
| 2.5 mm | 传输规格 |
| 连接器宽度(纵向) | USB2.0, eDP, HDMI, V-by-One HS, SATA, PCIe |
| 6.2 mm | 传输速度 |
| 接触点位置 | (Max.)使用温度范围 |
| 下接点 | 105 ℃ |
| ZIF/Non-O ZIF/LIF | (Min.)使用温度范围 |
| ZIF | -40 ℃ |
| 推荐的FFC/FPC | (AC)额定电压 |
| 屏蔽FFC | AC 50.0 V |
| FPC/FFC插入方向 | (DC)额定电压 |
| 水平 | DC 50.0 V |
| 可动片方向 | 额定电流 |
| 正面 | 0.5A |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|日本广濑FH41系列0.5mm间距下接触FPC/FFC连接器主要料号/型号：
| FH41-50S-0.5SH(98) | FH41-15S-0.5SH(05) | FH41-28S-0.5SH(05) | FH41-28S-0.5SH(05) | FH41-40S-0.5SH(05) |
| FH41-68S-0.5SH(98) | FH41-15S-0.5SH(99) | FH41-28S-0.5SH(99) | FH41-28S-0.5SH(99) | FH41-40S-0.5SH(99) |
| FH41-60S-0.5SH(05) | FH41-20S-0.5SH(05) | FH41-30S-0.5SH(05) | FH41-30S-0.5SH(05) | FH41-50S-0.5SH(28) |
| FH41-68S-0.5SH(28) | FH41-20S-0.5SH(99) |
------------------------------------------------------------------------------------------------
