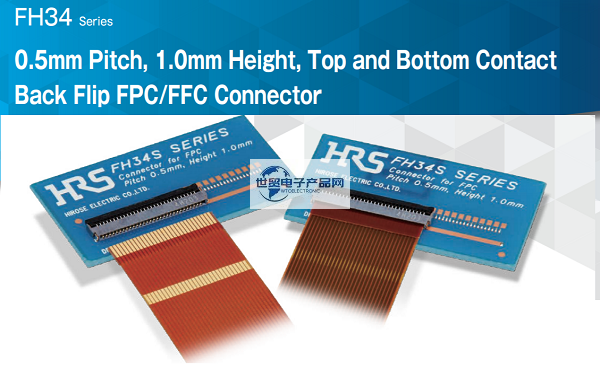

HRS|Hirose|广濑FH34系列0.5mm间距/1.5mm高度/上下接触FPC连接器是一款：0.5mm间距,1.0mm高,后锁式FPC/FFC连接器;其主要特点是：1. 超小3.2mm纵深尺寸，省空间实装;2. 上下双触点，设计自由度提升;3. 后锁式＆独特的端子构造，具有高FPC保持力;4. 2步操作、简单的翻盖锁扣 (翻盖・open状态下交货);5. 外壳开口部有锥面，FPC/FFC可顺滑插入;6. 提供FPC小耳朵对应产品（FH34D）.
1、HRS|Hirose|广濑FH34系列0.5mm间距/1.5mm高度/上下接触FPC连接器的主要产品规格详情：
| 连接器类型 | PIN数 |
| 插座 | 4, 5, 6, 7, 8, 9, 10, 11, 12, 14, 16, 18, 20, 22, 24, 26, 30, 32, 34, 40, 45, 50 |
| 安装间距 | 其他PIN数 |
| 0.5 mm | 开口间距 |
| 连接器长度(间距方向) | 0.5 mm |
| 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 9.0, 10.0, 11.0, 12.0, 13.0, 14.0, 15.0, 17.0, 18.0, 19.0, 22.0, 24.5, 27.0 mm | (安装部分)列数 |
| 连接器高度 | 1 |
| 1.0 mm | 传输规格 |
| 连接器宽度(纵向) | USB3.1, eDP, MIPI, SATA, PCIe Gen 3, MIPI D-PHY, eDP1.3 |
| 3.8 mm | 传输速度 |
| 接触点位置 | 10.0 Gbps |
| 上下接点 | (Max.)使用温度范围 |
| ZIF/Non-O ZIF/LIF | 105 ℃ |
| ZIF | (Min.)使用温度范围 |
| 推荐的FFC/FPC | -55 ℃ |
| FPC/FFC连接器 | (AC)额定电压 |
| FPC/FFC插入方向 | AC 50.0 V |
| 水平 | (DC)额定电压 |
| 可动片方向 | DC 50.0 V |
| 背 | 额定电流 |
| 0.5 A |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|广濑FH34系列0.5mm间距/1.5mm高度/上下接触FPC连接器主要料号/型号：
| FH34D-4S-0.5SH(50) | FH34SRJ-5S-0.5SH(99) | FH34SRJ-12S-0.5SH(99) | FH34SRJ-22S-0.5SH(99) | FH34SRJ-40S-0.5SH(99) |
| FH34D-12S-0.5SH(50) | FH34SRJ-50S-0.5SH(99) | FH34SRJ-14S-0.5SH(50) | FH34SRJ-24S-0.5SH(50) | FH34SRJ-4S-0.5SH(50) |
| FH34D-20S-0.5SH(50) | FH34SRJ-7S-0.5SH(50) | FH34SRJ-14S-0.5SH(99) | FH34SRJ-24S-0.5SH(99) | FH34SRJ-4S-0.5SH(99) |
| FH34D-8S-0.5SH(50) | FH34SRJ-45S-0.5SH(50) | FH34SRJ-16S-0.5SH(50) | FH34SRJ-26S-0.5SH(50) | FH34SRJ-5S-0.5SH(50) |
| FH34D-10S-0.5SH(50) | FH34SRJ-50S-0.5SH(50) | FH34SRJ-16S-0.5SH(99) | FH34SRJ-26S-0.5SH(99) | FH34SRJ-6S-0.5SH(50) |
| FH34SRJ-32S-0.5SH(99) | FH34SRJ-10S-0.5SH(50) | FH34SRJ-18S-0.5SH(50) | FH34SRJ-30S-0.5SH(50) | FH34SRJ-6S-0.5SH(99) |
| FH34SRJ-32S-0.5SH(50) | FH34SRJ-10S-0.5SH(99) | FH34SRJ-18S-0.5SH(99) | FH34SRJ-30S-0.5SH(99) | FH34SRJ-8S-0.5SH(50) |
| FH34SRJ-7S-0.5SH(99) | FH34SRJ-11S-0.5SH(50) | FH34SRJ-20S-0.5SH(50) | FH34SRJ-34S-0.5SH(50) | FH34SRJ-8S-0.5SH(99) |
| FH34SRJ-45S-0.5SH(99) | FH34SRJ-11S-0.5SH(99) | FH34SRJ-20S-0.5SH(99) | FH34SRJ-34S-0.5SH(99) | FH34SRJ-9S-0.5SH(50) |
| FH34SRJ-9S-0.5SH(99) | FH34SRJ-12S-0.5SH(50) | FH34SRJ-22S-0.5SH(50) | FH34SRJ-40S-0.5SH(50) |
------------------------------------------------------------------------------------------------
3、日本HRS连接器--HRS|Hirose|日本广濑FH34系列0.5mm间距/1.5mm高度/上下接触FPC连接器 此产品销售商：
世贸电子产品网-代理销售【日本HRS连接器--HRS|Hirose|日本FH34系列0.5mm间距/1.5mm高度/上下接触FPC连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
