分类：连接器产品

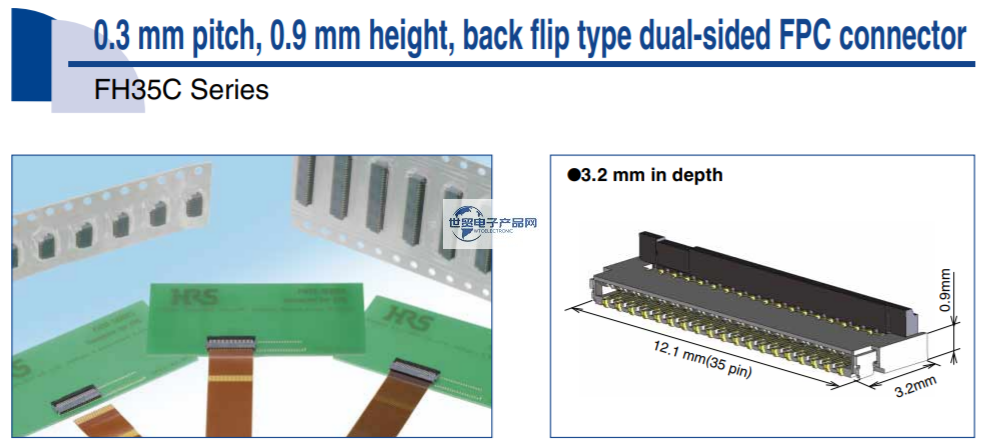

HRS|Hirose|广濑FH35C系列0.3mm间距/0.9mm高度/上下接触FPC连接器是一款：0.3 mm引脚间距,0.9mm高度,翻盖式，双列式FPC连接器；其主要特点是：1. 0.3 mm引脚间距, 双列式连接器;2. 增加FPC保持力，通过使用专有得端子结构以及翻盖式制动达到效果;3. 支持高速传输;4. 打开位置传达制动效果;5. FPC易于插入;6. 适用于0.2mm厚度的FPC;7. 底部保护;8. 无卤素;9. 适用于自动化装配.
1、HRS|Hirose|广濑FH35C系列0.3mm间距/0.9mm高度/上下接触FPC连接器的主要产品规格详情：
| 连接器类型 | PIN数 |
| 插座 | 9, 11, 13, 15, 17, 19, 21, 23, 25, 27, 31, 33, 35, 37, 39, 41, 45, 49, 51, 55, 61 |
| 安装间距 | 其他PIN数 |
| 0.6 mm | 开口间距 |
| 连接器长度(间距方向) | 0.3 mm |
| 4.3, 4.9, 5.5, 6.1, 6.7, 7.3, 7.9, 8.5, 9.1, 9.7, 10.9, 11.5, 12.1, 12.7, 13.3, 13.9, 15.1, 16.3, 16.9, 18.1, 19.9 mm | (安装部分)列数 |
| 连接器高度 | 2 |
| 0.9 mm | 传输规格 |
| 连接器宽度(纵向) | eDP, MIPI |
| 4.2 mm | 传输速度 |
| 接触点位置 | (Max.)使用温度范围 |
| 上下接点 | 85 ℃ |
| ZIF/Non-O ZIF/LIF | (Min.)使用温度范围 |
| ZIF | -55 ℃ |
| 推荐的FFC/FPC | (AC)额定电压 |
| FPC | AC 30.0 V |
| FPC/FFC插入方向 | (DC)额定电压 |
| 水平 | DC 30.0 V |
| 可动片方向 | 额定电流 |
| 背 | 0.2 A |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|广濑FH35C系列0.3mm间距/0.9mm高度/上下接触FPC连接器主要料号/型号：
| FH35C-49S-0.3SHW(99) | FH35C-17S-0.3SHW(99) | FH35C-27S-0.3SHW(50) | FH35C-37S-0.3SHW(50) | FH35C-49S-0.3SHW(50) |
| FH35C-55S-0.3SHW(99) | FH35C-19S-0.3SHW(50) | FH35C-27S-0.3SHW(99) | FH35C-37S-0.3SHW(99) | FH35C-51S-0.3SHW(50) |
| FH35C-11S-0.3SHW(50) | FH35C-19S-0.3SHW(99) | FH35C-31S-0.3SHW(50) | FH35C-39S-0.3SHW(50) | FH35C-51S-0.3SHW(99) |
| FH35C-11S-0.3SHW(99) | FH35C-21S-0.3SHW(50) | FH35C-31S-0.3SHW(99) | FH35C-39S-0.3SHW(99) | FH35C-55S-0.3SHW(50) |
| FH35C-13S-0.3SHW(50) | FH35C-21S-0.3SHW(99) | FH35C-33S-0.3SHW(50) | FH35C-41S-0.3SHW(50) | FH35C-61S-0.3SHW(50) |
| FH35C-13S-0.3SHW(99) | FH35C-23S-0.3SHW(50) | FH35C-33S-0.3SHW(99) | FH35C-41S-0.3SHW(99) | FH35C-61S-0.3SHW(99) |
| FH35C-15S-0.3SHW(50) | FH35C-23S-0.3SHW(99) | FH35C-35S-0.3SHW(50) | FH35C-45S-0.3SHW(50) | FH35C-9S-0.3SHW(50) |
| FH35C-15S-0.3SHW(99) | FH35C-25S-0.3SHW(50) | FH35C-35S-0.3SHW(99) | FH35C-45S-0.3SHW(99) | FH35C-9S-0.3SHW(99) |
| FH35C-17S-0.3SHW(50) | FH35C-25S-0.3SHW(99) |
------------------------------------------------------------------------------------------------
3、日本HRS连接器--HRS|Hirose|日本广濑FH35C系列0.3mm间距/0.9mm高度/上下接触FPC连接器 此产品销售商：
世贸电子产品网-代理销售【日本HRS连接器--HRS|Hirose|日本广濑FH35C系列0.3mm间距/0.9mm高度/上下接触FPC连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
①、世贸电子产品网是由苏州汇成元电子科技有限公司与昆山杰康富精密电子有限公司共同合资开发以及众多连接器|线束|线缆生产企业协助建立的一个生产与销售连接器|线束|线缆产品的销售平台。②、本公司提供《连接器产品》及《线束线缆产品》栏目内所有发布的 连接器|线束|线缆 产品，如有需要请联系我们！③、如贵司有《产业制造商》与《产业资讯》栏目中发布的品牌/产品内的相关资源与产品，请及时与我们联系，相互合作共赢！
