分类：连接器产品

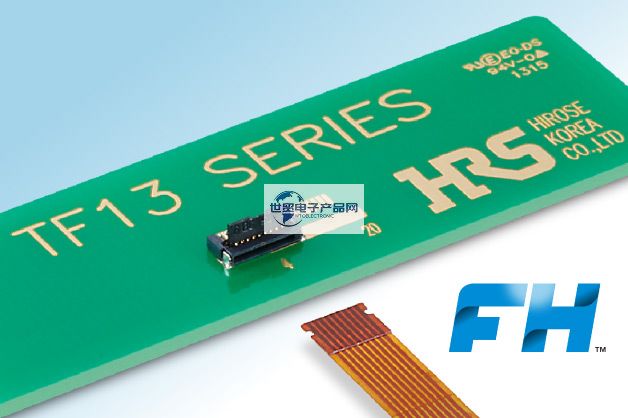

HRS|Hirose|广濑TF13BA系列0.4mm间距/0.9mm高度/下接触FPC连接器是一款：0.4mm节距，0.9mm高度，底部接触，后翻转/前轴™, FPC/FFC连接器;其主要特点是:1.后翻转/前轴™ 无论执行器操作如何，都能确保恒定的接触间隙。在插入FPC/FFC之前，可以关闭致动器。此外，由于致动器可以在关闭状态下交付和安装，因此降低了致动器损坏的风险。2.防止致动器脱落。每个端子都连接到致动器上，为致动器的整个长度提供支撑。这可防止执行器与壳体分离。3.FPC/FFC侧捕捉器设计TF13B（S）A系列采用了Hirose的FPC/FFC-侧捕捉器技术。这种设计特点使带标签的FPC/FFC能够放置在正确的位置，同时实现稳定性和出色的FPC/FFC保持力。4.容易插入FPC/FFC在FPC/FFC插入部件的四个侧面上都有锥度，可以顺利插入FPC/FFC。5.更大化电路板空间连接器的底面经过二次成型。这允许连接器下的PCB空间用于额外的PCB布线。6.拾取和放置安装以磁带和卷筒包装提供，与自动机器安装兼容。7.无卤素-用于生产本产品的所有材料和物质均符合无卤素标准*根据IEC 61249-2-21的定义，Br:更大900ppm，Cl:更大900ppm，Br+Cl:更大1500ppm。
1、HRS|Hirose|日本广濑TF13BA系列0.4mm间距/0.9mm高度/下接触FPC连接器的主要产品规格详情：
| 连接器类型 | PIN数 |
| 插座 | 6, 9, 10, 14, 16, 18, 20 |
| 安装间距 | 其他PIN数 |
| 0.4 mm | 开口间距 |
| 连接器长度(间距方向) | 0.4 mm |
| 4.2, 5.4, 5.8, 7.0, 7.8, 8.6, 9.4 mm | (安装部分)列数 |
| 连接器高度 | 1 |
| 0.9 mm | 传输规格 |
| 连接器宽度(纵向) | 传输速度 |
| 3.0 mm | (Max.)使用温度范围 |
| 接触点位置 | 85 ℃ |
| 下接点 | (Min.)使用温度范围 |
| ZIF/Non-O ZIF/LIF | -55 ℃ |
| ZIF | (AC)额定电压 |
| 推荐的FFC/FPC | AC 50.0 V |
| FPC/FFC连接器 | (DC)额定电压 |
| FPC/FFC插入方向 | DC 50.0 V |
| 水平 | 额定电流 |
| 可动片方向 | 0.5 A |
| 背 |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|广濑TF13BA系列0.4mm间距/0.9mm高度/下接触FPC连接器主要料号/型号：
| TF13BA-10S-0.4SH(800) | TF13BA-9S-0.4SH(800) | TF13BSA-16S-0.4SH(800) | TF13BSA-18S-0.4SH(800) | TF13BSA-20S-0.4SH(800) |
| TF13BA-6S-0.4SH(800) | TF13BSA-14S-0.4SH(800) |
------------------------------------------------------------------------------------------------
3、日本HRS连接器--HRS|Hirose|日本广濑TF13BA系列0.4mm间距/0.9mm高度/下接触FPC连接器 此产品销售商：
世贸电子产品网-代理销售【日本HRS连接器--HRS|Hirose|日本广濑TF13BA系列0.4mm间距/0.9mm高度/下接触FPC连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
①、世贸电子产品网是由苏州汇成元电子科技有限公司与昆山杰康富精密电子有限公司共同合资开发以及众多连接器|线束|线缆生产企业协助建立的一个生产与销售连接器|线束|线缆产品的销售平台。②、本公司提供《连接器产品》及《线束线缆产品》栏目内所有发布的 连接器|线束|线缆 产品，如有需要请联系我们！③、如贵司有《产业制造商》与《产业资讯》栏目中发布的品牌/产品内的相关资源与产品，请及时与我们联系，相互合作共赢！
