分类：连接器产品

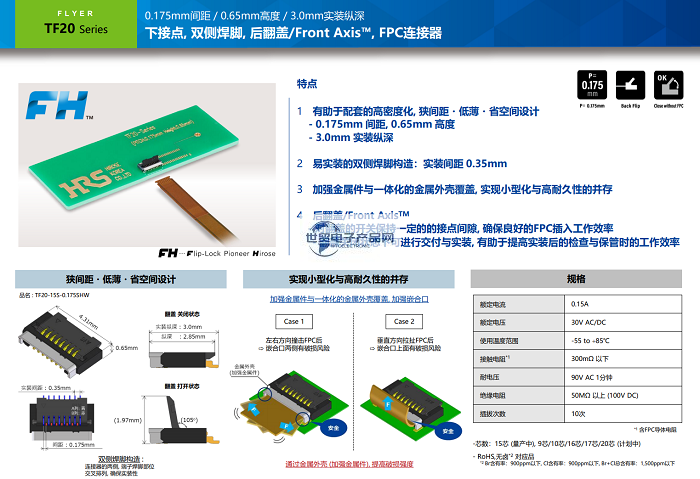

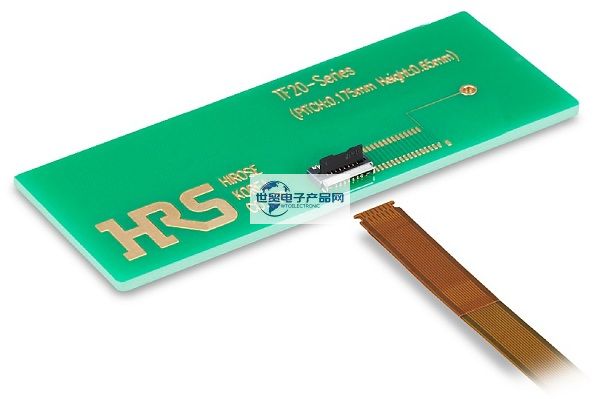

HRS|Hirose|广濑TF20系列0.175mm间距/0.65mm高度/下接触FPC连接器是一款：下接点, 双侧焊脚, 后翻盖/Front Axis™ , FPC连接器 (0.175mm间距 / 0.65mm高度 / 3.0mm实装纵深);其主要特点是:1 有助于配套的高密度化, 狭间距・低薄・省空间设计
- 0.175mm 间距, 0.65mm 高度- 3.0mm 实装纵深;2 易实装的双侧焊脚构造：实装间距 0.35mm;3 加强金属件与一体化的金属外壳覆盖, 实现小型化与高耐久性的并存;4 后翻盖/Front Axis™ - 对翻盖的开关保持一定的的接点间隙, 确保良好的FPC插入工作效率;- 翻盖关闭状态下可进行交付与实装, 有助于提高实装后的检查与保管时的工作效率.
1、HRS|Hirose|日本广濑TF20系列0.175mm间距/0.65mm高度/下接触FPC连接器的主要产品规格详情：
| 连接器类型 | PIN数 |
| 插座 | 15 |
| 安装间距 | 其他PIN数 |
| 0.35 mm | 开口间距 |
| 连接器长度(间距方向) | 0.175 mm |
| 4.31 mm | (安装部分)列数 |
| 连接器高度 | 2 |
| 0.65 mm | 传输规格 |
| 连接器宽度(纵向) | 传输速度 |
| 3.0 mm | (Max.)使用温度范围 |
| 接触点位置 | 85 ℃ |
| 下接点 | (Min.)使用温度范围 |
| ZIF/Non-O ZIF/LIF | -55 ℃ |
| ZIF | (AC)额定电压 |
| 推荐的FFC/FPC | AC 30.0 V |
| FPC | (DC)额定电压 |
| FPC/FFC插入方向 | DC 30.0 V |
| 水平 | 额定电流 |
| 可动片方向 | 0.15 A |
| 背 |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|广濑TF20系列0.175mm间距/0.65mm高度/下接触FPC连接器主要料号/型号：
TF20-15S-0.175SHW(800)
------------------------------------------------------------------------------------------------
3、日本HRS连接器--HRS|Hirose|广濑TF20系列0.175mm间距/0.65mm高度/下接触FPC连接器 此产品销售商：
世贸电子产品网-代理销售【日本HRS连接器--HRS|Hirose|日本广濑TF20系列0.175mm间距/0.65mm高度/下接触FPC连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
