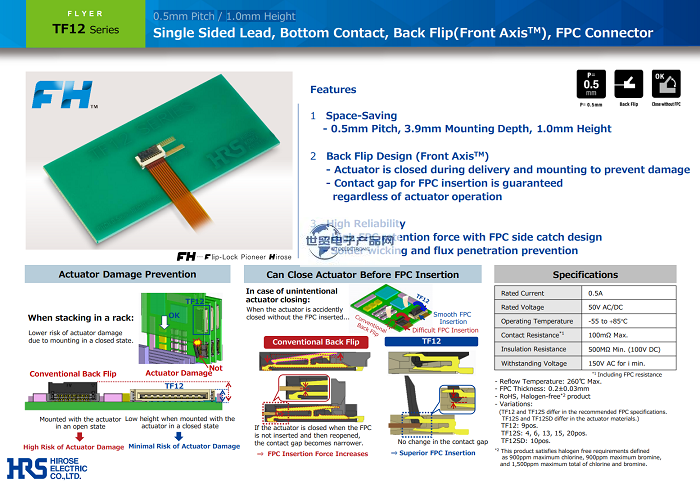

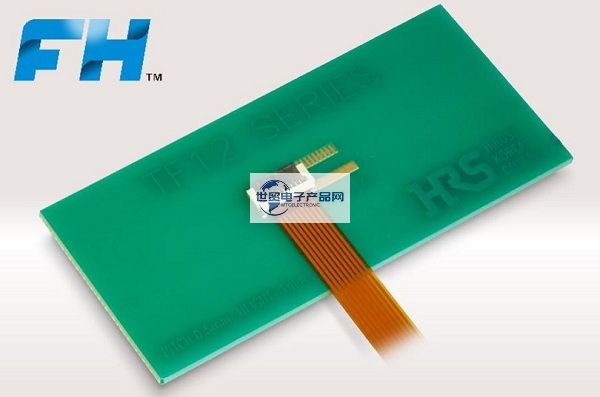

HRS|Hirose|日本广濑TF12系列0.5mm间距/1.0mm高度/下接触FPC连接器是一款：0.5mm间距/1.0mm高度，单面引线，底部接触，后翻转（前轴TM），FPC连接器;其主要特点是:1节省空间-间距0.5mm，安装深度3.9mm，高度1.0mm2后翻转设计（前轴TM）-致动器在交付和安装过程中关闭以防止损坏-无论致动器操作如何，都保证FPC插入的接触间隙3高可靠性-高FPC保持力和FPC侧锁扣设计-防止焊料芯吸和焊剂渗透.
------------------------------------------------------------------------------------------------
1、HRS|Hirose|日本广濑TF12系列0.5mm间距/1.0mm高度/下接触FPC连接器的主要产品规格详情：
| 连接器类型 | PIN数 |
| 插座 | 4, 6, 9, 10, 13, 15, 20 |
| 安装间距 | 其他PIN数 |
| 0.5 mm | 开口间距 |
| 连接器长度(间距方向) | 0.5 mm |
| 4.2, 5.2, 6.7, 7.2, 8.7, 9.7, 12.2 mm | (安装部分)列数 |
| 连接器高度 | 1 |
| 1.0 mm | 传输规格 |
| 连接器宽度(纵向) | 传输速度 |
| 3.9 mm | (Max.)使用温度范围 |
| 接触点位置 | 85 ℃ |
| 下接点 | (Min.)使用温度范围 |
| ZIF/Non-O ZIF/LIF | -55 ℃ |
| ZIF | (AC)额定电压 |
| 推荐的FFC/FPC | AC 50.0 V |
| FPC/FFC连接器 | (DC)额定电压 |
| FPC/FFC插入方向 | DC 50.0 V |
| 水平 | 额定电流 |
| 可动片方向 | 0.5 A |
| 背 |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|广濑TF12系列0.5mm间距/1.0mm高度/下接触FPC连接器主要料号/型号：
| TF12SD-10S-0.5SH(800) | TF12S-6S-0.5SH(800) | TF12S-15S-0.5SH(800) | TF12S-20S-0.5SH(800) | TF12S-4S-0.5SH(800) |
| TF12-9S-0.5SH(800) | TF12S-13S-0.5SH(800) |
------------------------------------------------------------------------------------------------
