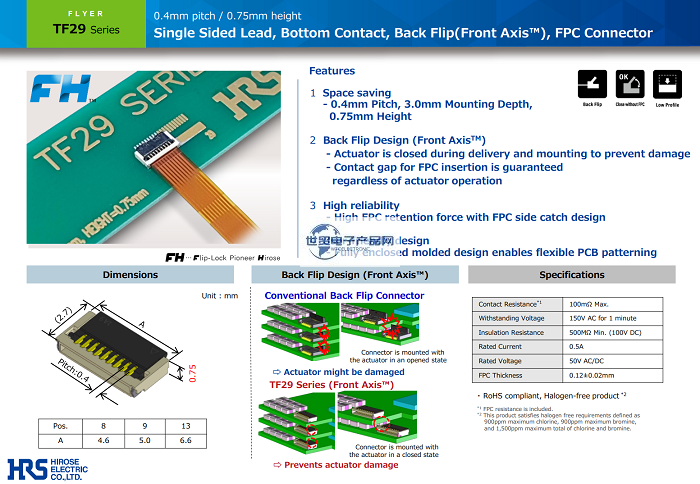

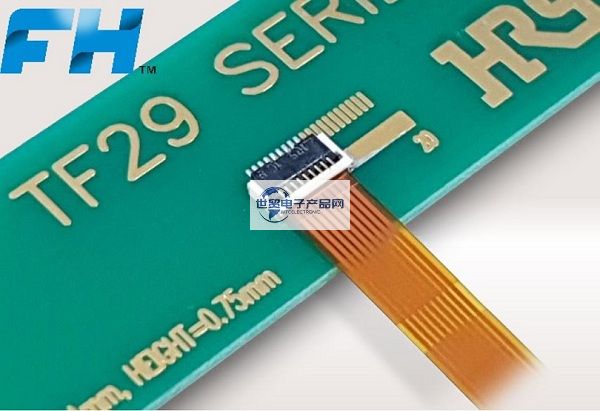

HRS|Hirose|日本广濑TF29系列0.4mm间距/0.75mm高度/下接触FPC连接器是一款:0.4mm间距/0.75mm高度;单面引线,底部接触,后翻转(前轴™), FPC连接器;其主要特点是:1节省空间-间距0.4mm,安装深度3.0mm,高度0.75mm;2后翻转设计(前轴TM)-致动器在交付和安装期间关闭,以防止损坏;-无论致动器操作如何,FPC插入的接触间隙都得到保证;3高可靠性-高FPC保持力,带有FPC侧锁扣设计;4用户友好型设计-全封闭模压设计可实现灵活的PCB图案.
1、HRS|Hirose|日本广濑TF29系列0.4mm间距/0.75mm高度/下接触FPC连接器的主要产品规格详情:
连接器类型 | PIN数 |
插座 | 8, 9, 13 |
安装间距 | 其他PIN数 |
0.4 mm | 开口间距 |
连接器长度(间距方向) | 0.4 mm |
4.6, 5.0, 6.6 mm | (安装部分)列数 |
连接器高度 | 1 |
0.75 mm | 传输规格 |
连接器宽度(纵向) | 传输速度 |
3.0 mm | (Max.)使用温度范围 |
接触点位置 | 85 ℃ |
下接点 | (Min.)使用温度范围 |
ZIF/Non-O ZIF/LIF | -55 ℃ |
ZIF | (AC)额定电压 |
推荐的FFC/FPC | AC 50.0 V |
FPC/FFC连接器 | (DC)额定电压 |
FPC/FFC插入方向 | DC 50.0 V |
水平 | 额定电流 |
可动片方向 | 0.5 A |
背 |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|广濑TF29系列0.4mm间距/0.75mm高度/下接触FPC连接器主要料号/型号:
TF29-13S-0.4SH(800)/TF29-8S-0.4SH(800)/TF29-9S-0.4SH(800)
------------------------------------------------------------------------------------------------
