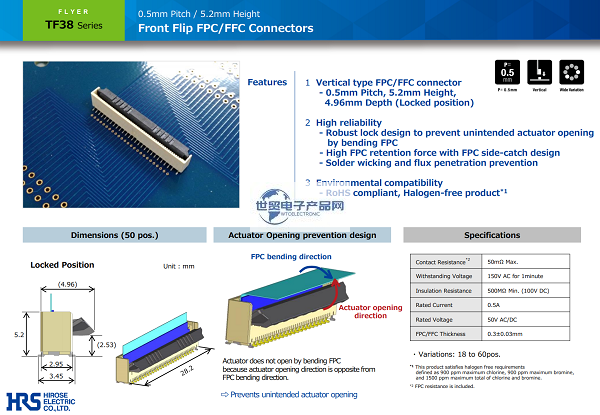

HRS|Hirose|日本广濑TF38系列0.5mm间距/5.2mm高度/垂直插拔FPC连接器是一款：0.5mm间距，5.2mm高度，垂直匹配，FPC/FFC连接器；其主要特点是:1.立式FPC/FFC连接器-间距0.5mm，高度5.2mm，深度4.96mm（锁定位置）；2.高可靠性-坚固的锁设计，防止因弯曲FPC而意外打开致动器-FPC保持力高，带有FPC侧挡设计-防止焊料芯吸和焊剂渗透；3.人性化设计-简单易用；4.环境兼容性-符合RoHS，无卤素产品*1。
1、HRS|Hirose|日本广濑TF38系列0.5mm间距/5.2mm高度/垂直插拔FPC连接器的主要产品规格详情：
| 连接器类型 | PIN数 |
| 插座 | 16, 18, 20, 22, 24, 26, 30, 32, 36, 38, 40, 45, 50, 60 |
| 安装间距 | 其他PIN数 |
| 0.5 mm | 开口间距 |
| 连接器长度(间距方向) | 0.5 mm |
| 11.2, 12.2, 13.2, 14.2, 16.2, 17.2, 18.2, 19.2, 21.2, 22.2, 23.2, 25.7, 28.2, 33.2 mm | (安装部分)列数 |
| 连接器高度 | 2 |
| 5.2 mm | 传输规格 |
| 连接器宽度(纵向) | 传输速度 |
| 4.96 mm | (Max.)使用温度范围 |
| 接触点位置 | 105 ℃ |
| 垂直类型 | (Min.)使用温度范围 |
| ZIF/Non-O ZIF/LIF | -40 ℃ |
| ZIF | (AC)额定电压 |
| 推荐的FFC/FPC | AC 50.0 V |
| FPC/FFC连接器 | (DC)额定电压 |
| FPC/FFC插入方向 | DC 50.0 V |
| 垂直类型 | 额定电流 |
| 可动片方向 | 0.5 A |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|广濑TF38系列0.5mm间距/5.2mm高度/垂直插拔FPC连接器主要料号/型号：
| TF38-16S-0.5SV(830) | TF38-22S-0.5SV(830) | TF38-30S-0.5SV(830) | TF38-38S-0.5SV(830) | TF38-50S-0.5SV(830) |
| TF38-18S-0.5SV(830) | TF38-24S-0.5SV(830) | TF38-32S-0.5SV(830) | TF38-40S-0.5SV(830) | TF38-60S-0.5SV(830) |
| TF38-20S-0.5SV(830) | TF38-26S-0.5SV(830) | TF38-36S-0.5SV(830) | TF38-45S-0.5SV(830) |
------------------------------------------------------------------------------------------------
