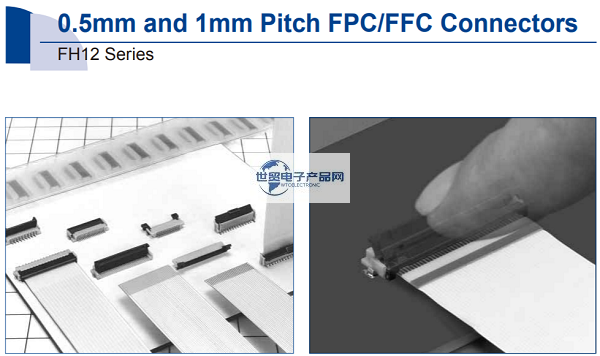

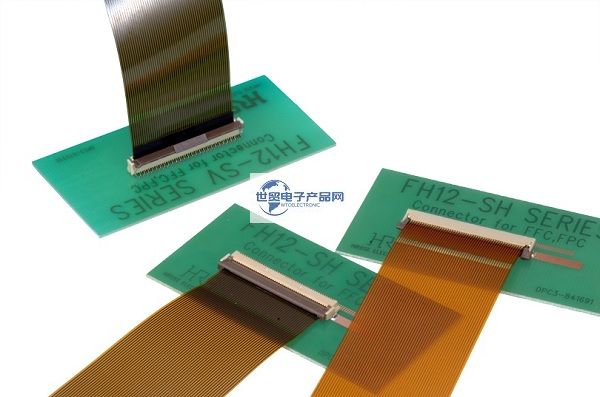

HRS|Hirose|日本广濑FH12系列0.5mm间距水平与垂直插拔FPC连接器是一款：0.5mm间距，高度2.0mm底部接触，前翻转的FPC/FFC连接器；其主要特点是:1.旋转一触式ZIF机构；2.触觉清晰；3.支持高密度安装；4.上下接触式和垂直安装式；5、1mm螺距产品；6.加强型执行机构；7.每卷500件包装可选（用于试生产）。
1、HRS|Hirose|日本广濑FH12系列0.5mm间距水平与垂直插拔FPC连接器的主要产品规格详情：
| 连接器类型 | PIN数 |
| 插座 | 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 22, 24, 25, 26, 28, 29, 30, 32, 33, 34, 35, 36, 40, 42, 45, 49, 50, 53, 60 |
| 安装间距 | 其他PIN数 |
| 0.5, 1.0 mm | 开口间距 |
| 连接器长度(间距方向) | 0.5, 1.0 mm |
| 6.4, 7.1, 8.1, 8.4, 9.1, 9.4, 9.5, 9.6, 9.9, 10.1, 10.5, 10.6, 10.9, 11.1, 11.4, 11.6, 11.9, 12.0, 12.1, 12.4, 12.5, 12.6, 13.1, 13.4, 13.5, 13.6, 14.1, 14.4, 14.5, 15.1, 15.4, 15.5, 15.6, 16.1, 16.4, 16.5, 16.6, 17.1, 17.5, 18.1, 18.4, 18.5, 19.0, 19.1, 19.4, 19.5, 19.9, 20.1, 20.4, 20.5, 20.6, 21.0, 21.1, 21.4, 21.5, 21.6, 22.1, 22.5, 23.4, 23.9, 24.1, 24.4, 24.5, 25.5, 25.9, 26.6, 27.0, 27.9, 28.4, 29.1, 29.5, 30.6, 33.4 mm | (安装部分)列数 |
| 连接器高度 | 1 |
| 2.0, 2.4, 4.85 mm | 传输规格 |
| 连接器宽度(纵向) | 传输速度 |
| 4.85, 6.4, 7.0 mm | (Max.)使用温度范围 |
| 接触点位置 | 85 ℃ |
| 下接点, 上接点, 垂直类型 | (Min.)使用温度范围 |
| ZIF/Non-O ZIF/LIF | -40 ℃ |
| ZIF | (AC)额定电压 |
| 推荐的FFC/FPC | AC 50.0 V |
| FPC/FFC连接器 | (DC)额定电压 |
| FPC/FFC插入方向 | DC 50.0 V |
| 水平, 垂直类型 | 额定电流 |
| 可动片方向 | 0.5 A |
| 正面, 垂直类型 |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|广濑FH12系列0.5mm间距水平与垂直插拔FPC连接器主要料号/型号：
| FH12-6S-0.5SVA(98) | FH12-50(24)SA-1SH(55) | FH12A-30S-0.5SH(55) | FH12-22S-0.5SH(1)(98) | FH12-36S-0.5SH(55) |
| FH12-34S-0.5SVA(98) | FH12-50S-0.5SH(1)(98) | FH12A-32S-0.5SH(55) | FH12-22S-0.5SH(55) | FH12-36S-0.5SVA(54) |
| FH12-33S-0.5SVA(98) | FH12-50S-0.5SH(54) | FH12A-33S-0.5SH(55) | FH12-22S-0.5SVA(54) | FH12-40S-0.5SH(1)(98) |
| FH12-49S-0.5SVA(98) | FH12-50S-0.5SH(55) | FH12A-34S-0.5SH(55) | FH12-22S-1SH(1)(98) | FH12-40S-0.5SH(54) |
| FH12-32S-0.5SVA(98) | FH12-50S-0.5SVA(54) | FH12A-36S-0.5SH(55) | FH12-22S-1SH(55) | FH12-40S-0.5SH(55) |
| FH12-36S-0.5SVA(98) | FH12-53S-0.5SH(1)(98) | FH12A-40S-0.5SH(55) | FH12-24S-0.5SH(1)(98) | FH12-40S-0.5SVA(54) |
| FH12-30S-0.5SVA(98) | FH12-53S-0.5SH(55) | FH12A-42S-0.5SH(55) | FH12-24S-0.5SH(54) | FH12-45S-0.5SH(1)(98) |
| FH12-50S-0.5SVA(98) | FH12-5S-1SH(1)(98) | FH12A-45S-0.5SH(55) | FH12-24S-0.5SH(55) | FH12-45S-0.5SH(55) |
| FH12-26S-0.5SVA(98) | FH12-5S-1SH(55) | FH12A-50S-0.5SH(55) | FH12-24S-0.5SVA(54) | FH12-10(4)SA-1SH(1)(98) |
| FH12-60S-0.5SVA(98) | FH12-60S-0.5SVA(54) | FH12S-30S-0.5SH(55) | FH12-25S-0.5SH(1)(98) | FH12-10(4)SA-1SH(55) |
| FH12-40S-0.5SVA(98) | FH12-6S-0.5SH(1)(98) | FH12S-40S-0.5SH(55) | FH12-25S-0.5SH(55) | FH12-10S-0.5SH(1)(98) |
| FH12A-34S-0.5SH(1)(98) | FH12-6S-0.5SH(55) | FH12S-45S-0.5SH(55) | FH12-26S-0.5SH(1)(98) | FH12-10S-0.5SH(54) |
| FH12-10S-0.5SVA(98) | FH12-6S-0.5SVA(54) | FH12S-50S-0.5SH(55) | FH12-26S-0.5SH(55) | FH12-10S-0.5SH(55) |
| FH12-15S-0.5SVA(98) | FH12-6S-1SH(1)(98) | FH12S-53S-0.5SH(55) | FH12-26S-0.5SVA(54) | FH12-10S-0.5SVA(54) |
| FH12-13S-0.5SVA(98) | FH12-6S-1SH(55) | FH12-16S-0.5SH(55) | FH12-26S-1SH(1)(98) | FH12-11S-0.5SH(1)(98) |
| FH12-18S-0.5SVA(98) | FH12-7S-1SH(1)(98) | FH12-16S-0.5SVA(54) | FH12-26S-1SH(55) | FH12-11S-0.5SH(55) |
| FH12-17S-0.5SVA(98) | FH12-7S-1SH(55) | FH12-16S-1SH(1)(98) | FH12-28S-0.5SH(1)(98) | FH12-11S-1SH(1)(98) |
| FH12-16S-0.5SVA(98) | FH12-8S-0.5SH(1)(98) | FH12-16S-1SH(55) | FH12-28S-0.5SH(55) | FH12-11S-1SH(55) |
| FH12-22S-0.5SVA(98) | FH12-8S-0.5SH(55) | FH12-17S-0.5SH(1)(98) | FH12-30(14)SA-1SH(55) | FH12-12S-0.5SH(1)(98) |
| FH12-20S-0.5SVA(98) | FH12-8S-1SH(1)(98) | FH12-17S-0.5SH(55) | FH12-30S-0.5SH(1)(98) | FH12-12S-0.5SH(55) |
| FH12-12S-0.5SVA(98) | FH12-8S-1SH(55) | FH12-17S-0.5SVA(54) | FH12-30S-0.5SH(55) | FH12-12S-0.5SVA(54) |
| FH12-45S-0.5SVA(98) | FH12-9S-1SH(1)(98) | FH12-17S-1SH(1)(98) | FH12-30S-0.5SVA(54) | FH12-12S-1SH(1)(98) |
| FH12-24S-0.5SVA(98) | FH12-9S-1SH(55) | FH12-17S-1SH(55) | FH12-32S-0.5SH(1)(98) | FH12-12S-1SH(55) |
| FH12A-45S-0.5SH(1)(98) | FH12A-10S-0.5SH(55) | FH12-18S-0.5SH(1)(98) | FH12-32S-0.5SH(55) | FH12-13S-0.5SH(1)(98) |
| FH12-16S-1SVA(54) | FH12A-12S-0.5SH(55) | FH12-18S-0.5SH(54) | FH12-32S-0.5SVA(54) | FH12-13S-0.5SH(55) |
| FH12-20S-1SVA(54) | FH12A-15S-0.5SH(55) | FH12-18S-0.5SH(55) | FH12-33S-0.5SH(1)(98) | FH12-13S-0.5SVA(54) |
| FH12-22S-1SVA(54) | FH12A-16S-0.5SH(55) | FH12-18S-0.5SVA(54) | FH12-33S-0.5SH(55) | FH12-14(6)SA-1SH(1)(98) |
| FH12-24S-1SVA(54) | FH12A-18S-0.5SH(55) | FH12-19S-0.5SH(1)(98) | FH12-33S-0.5SVA(54) | FH12-14S-0.5SH(1)(98) |
| FH12-6S-1SVA(54) | FH12A-20S-0.5SH(55) | FH12-19S-0.5SH(55) | FH12-34S-0.5SH(1)(98) | FH12-14S-0.5SH(55) |
| FH12-7S-1SVA(54) | FH12A-22S-0.5SH(55) | FH12-20S-0.5SH(1)(98) | FH12-34S-0.5SH(55) | FH12-15S-0.5SH(1)(98) |
| FH12-8S-1SVA(54) | FH12A-24S-0.5SH(55) | FH12-20S-0.5SH(55) | FH12-34S-0.5SVA(54) | FH12-15S-0.5SH(55) |
| FH12-45S-0.5SVA(54) | FH12A-26S-0.5SH(55) | FH12-20S-0.5SVA(54) | FH12-35S-0.5SH(1)(98) | FH12-15S-0.5SVA(54) |
| FH12-49S-0.5SVA(54) | FH12A-28S-0.5SH(55) | FH12-22(10)SA-1SH(1) | FH12-35S-0.5SH(55) | FH12-16S-0.5SH(1)(98) |
| FH12-50(24)SA-1SH(1) | FH12A-29S-0.5SH(55) | FH12-22(10)SA-1SH(55) | FH12-36S-0.5SH(1)(98) |
------------------------------------------------------------------------------------------------
