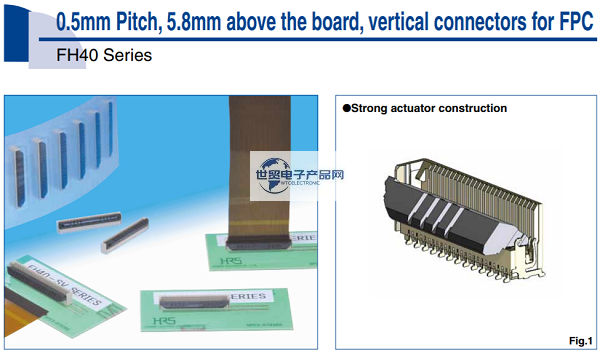

HRS|Hirose|日本广濑FH40系列0.5mm间距/5.8mm高度/垂直插拔FPC连接器是一款：0.5 mm引脚间距,5.8 mm板上高度,垂直插入的FPC连接器;其主要特点是:1. 减小人工装配连接工时 (较传统品减少30%);2. 防止半插入或者倾斜插入;3. 耐用型结构以及无损失制动;4. 一键式制动;5. 接受标准FPC厚度;6. 支持自动化设备进行电路板布局;7. 无卤素.
1、HRS|Hirose|日本广濑FH40系列0.5mm间距/5.8mm高度/垂直插拔FPC连接器的主要产品规格详情：
| 连接器类型 | PIN数 |
| 插座 | 10, 20, 24, 30, 40, 45, 50, 60, 64, 80 |
| 安装间距 | 其他PIN数 |
| 1.0 mm | 开口间距 |
| 连接器长度(间距方向) | 0.5 mm |
| 5.57, 10.57, 12.57, 15.57, 20.57, 23.07, 25.57, 30.57, 32.57, 40.57 mm | (安装部分)列数 |
| 连接器高度 | 1 |
| 5.8 mm | 传输规格 |
| 连接器宽度(纵向) | 传输速度 |
| 5.65 mm | (Max.)使用温度范围 |
| 接触点位置 | 105 ℃ |
| 垂直类型 | (Min.)使用温度范围 |
| ZIF/Non-O ZIF/LIF | -40 ℃ |
| ZIF | (AC)额定电压 |
| 推荐的FFC/FPC | AC 50.0 V |
| FPC | (DC)额定电压 |
| FPC/FFC插入方向 | DC 50.0 V |
| 垂直类型 | 额定电流 |
| 可动片方向 | 0.5 A |
| 垂直类型 |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|广濑FH40系列0.5mm间距/5.8mm高度/垂直插拔FPC连接器主要料号/型号：
| FH40-10S-0.5SV | FH40-24S-0.5SV | FH40-40S-0.5SV | FH40-50S-0.5SV | FH40-64S-0.5SV |
| FH40-10S-0.5SV(99) | FH40-24S-0.5SV(99) | FH40-40S-0.5SV(99) | FH40-50S-0.5SV(99) | FH40-64S-0.5SV(99) |
| FH40-20S-0.5SV | FH40-30S-0.5SV | FH40-45S-0.5SV | FH40-60S-0.5SV | FH40-80S-0.5SV |
| FH40-20S-0.5SV(99) | FH40-30S-0.5SV(99) | FH40-45S-0.5SV(99) | FH40-60S-0.5SV(99) | FH40-80S-0.5SV(99) |
------------------------------------------------------------------------------------------------
3、日本HRS连接器--HRS|Hirose|广濑FH40系列0.5mm间距/5.8mm高度/垂直插拔FPC连接器 此产品销售商：
世贸电子产品网-代理销售【日本HRS连接器--HRS|Hirose|日本广濑FH40系列0.5mm间距/5.8mm高度/垂直插拔FPC连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
