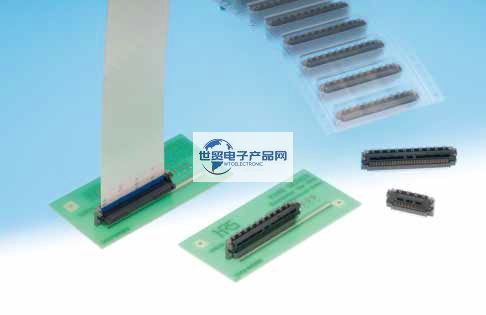

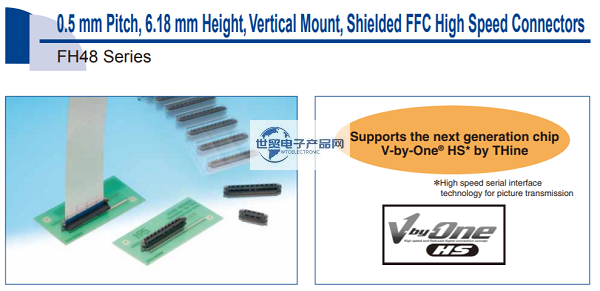

HRS|Hirose|日本广濑FH48系列0.5mm间距/6.18mm高度/垂直插拔FPC连接器是一款：0.5 mm引脚间距, 6.18 mm高度,垂直装配,屏蔽型/高速FFC连接器;其主要特点是:1. 屏蔽FFC，匹配特性阻抗;2. 阻抗匹配端子设计;3. 高可靠的以及安全的结构;4. 简化的操作,翻盖式锁扣系统;5. 可适用于自动化进行电路板布局;6. 无卤素.
1、HRS|Hirose|日本广濑FH48系列0.5mm间距/6.18mm高度/垂直插拔FPC连接器的主要产品规格详情：
| 连接器类型 | PIN数 |
| 插座 | 20, 21, 30, 31, 40, 50, 68 |
| 安装间距 | 其他PIN数 |
| 0.5 mm | 开口间距 |
| 连接器长度(间距方向) | 0.5 mm |
| 15.0, 15.5, 20.0, 20.5, 25.0, 30.0, 39.0 mm | (安装部分)列数 |
| 连接器高度 | 1 |
| 6.18 mm | 传输规格 |
| 连接器宽度(纵向) | V-by-One HS |
| 4.7 mm | 传输速度 |
| 接触点位置 | (Max.)使用温度范围 |
| 垂直类型 | 85 ℃ |
| ZIF/Non-O ZIF/LIF | (Min.)使用温度范围 |
| ZIF | -40 ℃ |
| 推荐的FFC/FPC | (AC)额定电压 |
| 屏蔽FFC | AC 50.0 V |
| FPC/FFC插入方向 | (DC)额定电压 |
| 垂直类型 | DC 50.0 V |
| 可动片方向 | 额定电流 |
| 垂直类型 | 0.5 A |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|广濑FH48系列0.5mm间距/6.18mm高度/垂直插拔FPC连接器主要料号/型号：
| FH48-20S-0.5SV | FH48-30S-0.5SV | FH48-40S-0.5SV | FH48-50S-0.5SV | FH48-68S-0.5SV |
| FH48-21S-0.5SV | FH48-31S-0.5SV |
------------------------------------------------------------------------------------------------
